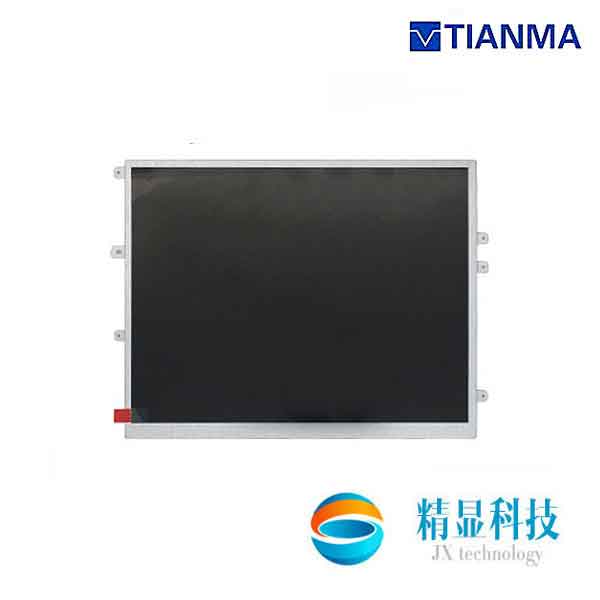

TM097TDH01天馬9.7寸CCFL工業液晶屏 -天馬多媒體設備
- 品牌：天馬
- 尺寸：9.7寸
- 型號：TM097TDH01
- 分辨率：1024（RGB）* 768(SVGA)
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
| 品 牌 | TIANMA |
| 液晶屏型號 | TM097TDH01 |
| 工作溫度 | -20 ~ 70°C |
| 存儲溫度 | -30 ~ 80°C |
| 當前生產狀態 | 量產中 |
二：天馬9.7寸工業液晶屏TM097TDH01結構特征
| 液晶屏尺寸 | 9.7英寸 |
| 點分辨率 | 1024（RGB）* 768(SVGA) |
| 像素密度 | 132PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3（寬:高） |
| 點間距 | 0.064*0.192mm（橫*豎） |
| 像素間距 | 0.192*0.192mm（橫*豎） |
| 面板重量 | TBD |
| 表面處理 | 霧面,Hard coating(3H) |
| 顯示區域 | 196.608*147.456mm（橫*豎） |
| 可視區域 | 200.91*152.26mm（橫*豎） |
| 外觀尺寸 | 210.21*166.2 mm（橫*豎） |
| 外觀尺寸 | 3.66±0.3 mm (厚度) |
| 觸摸屏 | 無 |
三：天馬9.7寸工業液晶屏TM097TDH01光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 220cd/m |
| 對比度 | 500:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.7M (6-bit/6-bit+Hi) |
| 顯示色域 | 50% NTSC (CIE1931) |
| 響應時間 | 20(Typ.)(Tr+Td)(ms) |
| 可視角度 | 70/70/70/60 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 3點鐘直視 |
| 白色色度 | X:0.313;Y:0.329 |
| 白場變動 | 1.33 (Max.)(9 points) |
四、天馬9.7寸工業液晶屏TM097TDH01發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 燈管數量 | 6S6P |
| 燈管形狀 | 陣列 |
| 光源壽命 | 30K(Typ.)（小時） |
| 單燈電壓 | 19.2V(Typ.) |
| 單燈電流 | 120mA(Typ.) |
| 接口類型 | 端子 |
| 背光電路 | 無 |
五、天馬9.7寸工業液晶屏TM097TDH01信號接口
| 信號大類 | Parallel RGB |
| 信號小類 | Parallel RGB (1 ch, 6/8-bit) |
| 面板電壓 | 3.3/12.5/22.0/-7.0V(Typ.)(DVDD/AVDD/VGH/VGL) |
| 接口類型 | FPC |
| 接口腳距 | 0.5mm |
| 接口數量 | 1pcs |
| 接口腳數 | 50pins |
