LCD液晶屏幕“4線制LVDS接口”和單/雙通道有什么關系？

在工業液晶屏選型與替代里，你一定聽過這些說法：

“這塊屏是4線LVDS”“單通道LVDS”“雙通道LVDS”“1ch/2ch”“18bit/24bit”“JEIDA/VESA”。看起來都在說“接口”，但很多返工就卡在這里：同樣寫著 LVDS，結果點不亮、花屏、偏色；同樣寫著“4線”，有人理解成“4根線”，有人理解成“4對差分”，溝通越多越亂。

4線制LVDS到底指什么、它和單/雙通道是什么關系、在采購溝通中應該怎么問才不會踩坑呢？

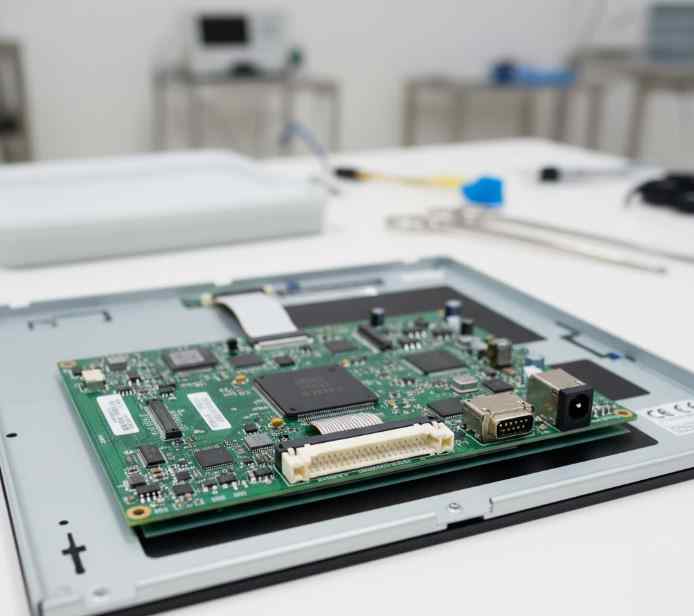

1、LVDS里說的“線”，通常是“差分對”

LVDS是差分傳輸，基礎單元是 一對差分信號（D+ / D-） 。工程上談“幾線LVDS”，多數時候是在談“幾對差分”（尤其在面板/SerDes語境）。

所以當你聽到“4線制LVDS”，99%的可能是指：

4對數據差分線（Data Pairs） 再加上 1對時鐘差分線（Clock Pair） 也就是常見的“4 Data Pairs + 1 Clock Pair”的LVDS鏈路。

這類說法在 SerDes/面板鏈路里非常常見，因為LVDS數據的組織就是按差分對打包。

2、“4線制LVDS”到底對應什么位寬？

“4線制LVDS”到底對應什么位寬？和18bit/24bit有直接關系 最容易踩坑的一點：

“4對數據差分線”經常對應24-bit（RGB888）鏈路； 而 “3對數據差分線”經常對應18-bit（RGB666）鏈路。

TI 的 LVDS/OpenLDI 映射說明（SNLA014）把這一點講得很明確：

18-bit RGB 通常使用 3條LVDS數據線 ；

24-bit RGB 通常使用 4條LVDS數據線 ；

并且 JEIDA（Format 1）映射的一個好處是：18-bit的MSB映射與24-bit的MSB保持一致，24-bit多出來的LSB放在第4條數據線中。

因此，“4線制LVDS”最常見的工程含義可以被翻譯成一句更嚴謹的話：

它通常意味著這條LVDS鏈路支持24-bit位寬（RGB888），使用4對數據差分對承載數據（另有時鐘對）。

但注意：這仍然不是100%絕對，因為還有映射口徑（JEIDA/VESA）與通道組織方式要核對（后面講）。

3、和“單通道/雙通道（1ch/2ch）LVDS”是什么關系？

這里很多人會把兩個不同維度混為一談：

“4線制” 更多描述的是每個通道里有幾對數據差分對 （3對還是4對）。

“單/雙通道” 描述的是有幾條完整的LVDS通道（Channel） ，也就是 1ch 還是 2ch。

可以用一個更直觀的對照來理解：

3.1 單通道（1ch）LVDS：一套數據對+時鐘對

典型： 4對數據 + 1對時鐘 （常被口語化叫“4線LVDS”）

也可能： 3對數據 + 1對時鐘 （常見于18-bit）

適用場景：分辨率不高、像素時鐘不高（例如 800×480、1024×600、1280×800 等很多屏都能用1ch實現，具體取決于面板與時序）。

3.2 雙通道（2ch）LVDS：兩套通道并行傳輸

雙通道LVDS本質是把像素數據分成兩路并行，來提升帶寬。典型做法是“奇偶像素分發”或“左右半屏分發”（不同平臺組織方式不同）。

如果每個通道都是24-bit：你可能會看到 2×（4對數據+1對時鐘）

如果每個通道是18-bit：可能是 2×（3對數據+1對時鐘）

適用場景：更高分辨率、更高刷新、更高像素時鐘（比如很多大尺寸高分辨率面板會走2ch LVDS）。

關鍵結論：

“4線制LVDS”不能直接等同于“單通道LVDS”。 它更像是在描述“每個通道里有4對數據差分對”（通常對應24-bit），而單/雙通道描述的是通道數量（帶寬等級）。

4、為什么“同是4線LVDS卻不兼容”？

很多現場花屏/偏色問題，來自“同為LVDS但映射不同”。TI 的 E2E 論壇提醒過：行業里 JEIDA、VESA、SPWG、OLDI 等命名存在混用，不同廠商可能把名字互換使用，所以 不要只信名字，要看bit mapping圖 。

因此你在采購溝通時，應該把“4線LVDS”繼續拆成可驗證的字段：

1. 位寬：18-bit還是24-bit？（4對數據通常意味著24-bit）

2. 映射口徑：JEIDA還是VESA？（必須要bit mapping圖對照）

3. 通道數：1ch還是2ch？

4. 通道組織：奇偶像素分發？左右分發？（這決定你花屏是否“切片”）

5. 差分對極性/線序：D+/D-反了也會異常

6. 時序參數：像素時鐘、porch、sync極性等（同分辨率也可能不同節拍）

5、線數/通道搞錯會出現什么典型癥狀？

5.1 把2ch當1ch（或把1ch當2ch）

常見現象：

畫面被分割、左右錯位、重復

類似“半屏正常半屏亂”或“切片花屏”

5.2 24-bit映射當18-bit（或反過來）

常見現象：

顏色怪、灰階斷層、漸變出現條帶

畫面能看但“觀感明顯不對”

5.3 JEIDA/VESA映射搞反

常見現象：

明顯偏色（紫/綠/灰階異常）

某些色塊測試圖更容易暴露問題（這也是為什么TI建議按映射圖核對，而不要只看名稱）

6、常見問題

Q1：4線制LVDS是不是指4根線？

通常不是。LVDS是差分傳輸，“4線”多數指 4對數據差分對 （另有時鐘對），在SerDes/面板語境里很常見。

Q2：4線制LVDS一定是24-bit嗎？

大多數情況下與24-bit鏈路高度相關，因為18-bit通常只需要3對數據差分對。SNLA014明確描述了18-bit用3條數據線、24-bit用4條數據線的映射規則。

Q3：4線制LVDS和單/雙通道是不是一回事？

不是一回事。4線制更多描述“每通道有幾對數據差分對”（位寬承載能力），單/雙通道描述“有幾條完整通道”（帶寬等級）。

Q4：為什么同為LVDS還會花屏/偏色？

高概率是 JEIDA/VESA映射或18/24-bit位寬、單/雙通道配置不一致。行業命名存在混用，建議按bit mapping圖核對。

Q5：采購時我應該怎么把需求寫清楚？

寫成完整字段：1ch/2ch、18/24-bit、JEIDA/VESA映射、連接器型號、bit mapping圖、推薦時序。別只寫“4線LVDS”。
