LCD液晶屏觸摸屏蓋板玻璃如何選？AG/AR/AF到底解決什么問題

很多選觸摸屏蓋板玻璃時，習慣用一句話拍板：“要硬的”“要透的”“要不反光的”“要不留指紋的”。

聽上去都對，但真正落到項目里，會發(fā)現(xiàn)這些目標經(jīng)常互相打架：玻璃更“霧”一點（AG）確實不刺眼，卻讓細字發(fā)糊；AR把反射壓下去，戶外更清晰，但表面更“嬌貴”，清潔方式不對就花；AF手感順滑、指紋不明顯，但用在高頻場景會磨耗，半年后體驗突然下滑；玻璃越厚越抗沖擊，卻讓觸摸靈敏度下降、邊框結(jié)構(gòu)變難做、整機重量與成本上升。

所以這篇文章不想教大家背參數(shù)，而是給一套更“工程化”的選型方法：把蓋板玻璃當成三份合同來驗收——光學合同（看得清）、機械合同（扛得住）、化學合同（耐得久）。

一、蓋板玻璃“越匹配越好”

工業(yè)設(shè)備的觸摸交互有明顯的“場景特征”：強光、雨水、油污、手套、粉塵、頻繁擦拭、消毒液、鍵控替代觸摸、甚至長年在戶外熱脹冷縮。蓋板玻璃真正決定的，往往不是“看起來多高級”，而是：

1.戶外/側(cè)光時是否會“看得見但看不清”。

2.手套/濕手/水膜/油膜下是否會“能點但不好點”。

3.高強度清潔、消毒、擦拭后是否會“半年就變花”。

4.跌落、敲擊、惡意破壞時是否會“碎得可控”。

這些都不是靠“觀感”能穩(wěn)定判斷的，必須把可測量指標拉進合同里。

二、硬度怎么選：

先分清“玻璃硬度”與“表面涂層硬度”不是一回事

1、9H是什么？

看到的“9H”，大概率說的是涂層/貼膜的鉛筆硬度，不等于玻璃本體耐刮，行業(yè)里常把“9H”當作賣點，但“9H”本質(zhì)上來自鉛筆硬度測試（pencil hardness），它測的是涂層被鉛筆劃傷/壓痕的等級，而不是玻璃本體的莫氏硬度。鉛筆硬度測試標準常見引用 ISO 15184 與 ASTM D3363，兩者都描述了用不同硬度鉛筆在表面施壓劃動來判定涂層硬度的方法。

同時，“9H”在消費貼膜語境里也經(jīng)常被誤用或夸大，甚至有媒體專門指出“9H”更多是營銷語言，需要看測試方法與樣品條件才有意義。

結(jié)論是：

1·要的是抗刮，先問清楚：是玻璃本體抗刮，還是表面涂層（AF/HC/AR）抗刮？
2·要的是耐擦，更該關(guān)注涂層耐磨壽命，而不是只看一次性硬度。

2、工業(yè)更關(guān)鍵的“硬度問題”

蓋板玻璃在工業(yè)設(shè)備里，很多事故不是“被鑰匙劃了”，而是“邊緣磕碰崩口”“螺絲預緊應(yīng)力+熱脹冷縮導致裂紋擴展”。所以比起單點硬度，更建議你把合同寫成：

1·沖擊等級：例如要求達到某一 IK 等級（IK 標準來自 IEC 62262，用沖擊能量來分級）。
2·邊緣處理：2.5D/倒角/拋光/倒棱規(guī)格（這會顯著影響裂紋起始概率）。
3·厚度與結(jié)構(gòu)：厚度不是越大越好，要結(jié)合裝配方式與支撐結(jié)構(gòu)（點膠、框膠、螺絲壓框、懸空跨度）一起算。工業(yè)顯示行業(yè)里也常把“玻璃厚度與抗沖擊的關(guān)系”作為選型重點討論。

三、透光怎么選

別只看“透過率”，還要看“反射、霧度、眩光路徑”，在戶外看不清，很多時候不是透過率低，而是反射太強、或者眩光路徑剛好打到眼睛。

1、透過率只是“能量預算”的一部分

例如一些強化玻璃材料會給出特定厚度下的透過率指標（如 0.7mm 厚度透過率≥91.5% 這類口徑），這是“玻璃本體”的基礎(chǔ)能力。

但到了整機，你還要疊加：觸摸傳感器、OCA膠、偏光片、表面處理（AG/AR/AF）、甚至防爆膜。每一層都會吃掉一點光，最終你看到的是“系統(tǒng)透過率”。

更實用的寫法是：在合同里要求供應(yīng)商提供整套堆疊后的系統(tǒng)透過率（cover glass + coating + touch + bonding），而不是只給單層玻璃數(shù)據(jù)。

2、霧度決定什么

霧度決定“刺眼變不變”，也決定“細字糊不糊”，AG 常通過改變表面微結(jié)構(gòu)把鏡面反射打散成漫反射，從而降低眩光，但副作用是：霧度上升會讓細節(jié)銳度下降。霧度的定義與測試常按 ASTM D1003（把偏離主光束超過一定角度的散射光占比定義為 haze）。

可以把它理解成：AG是在“看清眩光”與“看清細節(jié)”之間做交易。

所以AG不是“要不要”，而是“要多少”。建議你在需求里把AG寫成可驗收的組合指標：

1·霧度范圍（haze%）
2·光澤度（gloss）
3·清晰度（clarity/成像銳度，行業(yè)常用但需供應(yīng)商口徑一致）

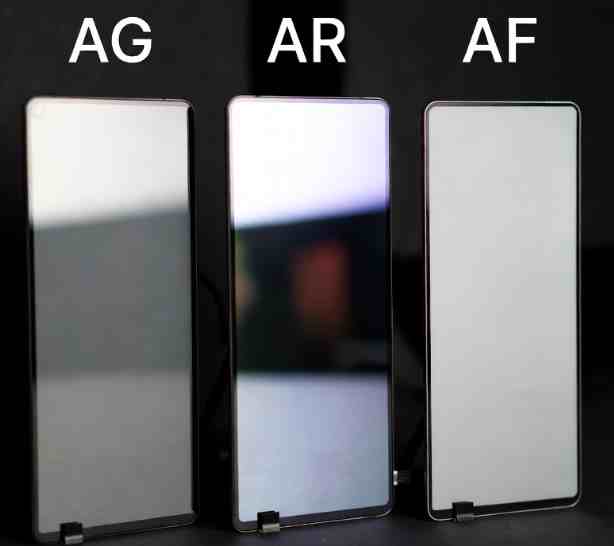

四、AG / AR / AF 到底解決什么問題？

1、AG（防眩光）：

解決“刺眼”和“鏡面反射”，代價是細節(jié)銳度AG 的核心機制是把表面變成“霧面漫反射”，降低強光下的眩光感，適合戶外、強頂燈、側(cè)逆光環(huán)境。

代價你必須提前接受：

1·細字、細線可能變糊（尤其是高PPI、細字體UI）
2·同樣亮度下主觀“通透感”下降



適用建議：

1·戶外自助機、充電樁、工程機械、強光車間：優(yōu)先考慮中等AG
2·醫(yī)療影像、精密檢測、字體非常細的界面：AG要謹慎，先做樣機對比

2、AR（防反射）：

解決“反射像一面鏡子”，但對工藝與耐久更敏感，AR 的目標是降低表面反射率，讓屏幕在戶外更“透”。很多AR規(guī)格會用“每個光學表面反射率低于0.5%”這類口徑來描述，屬于典型的光學鍍膜能力。

材料廠也會用“反射降低約75%”這類表述來解釋AR帶來的可讀性提升。

AR的代價通常在“維護與耐久”上：

1·表面鍍膜需要更規(guī)范的清潔方式，否則容易留下細劃痕或膜層損傷
2·選型時要問清楚：是否有耐磨/耐化學測試報告（酒精、消毒液、汗液、油污）

3、AF（防指紋/疏油）：

解決“指紋明顯、手感澀、不好擦”，代價是會磨耗，AF本質(zhì)上是低表面能涂層，讓油污不那么粘、滑動更順。行業(yè)常用“接觸角”作為指標，例如疏油處理往往會給出較高的接觸角范圍；也有資料提到疏油處理的接觸角常見在 105°–120°量級。

要重點注意的是：AF是“薄頂層”，高頻使用+頻繁擦拭下會磨損，所以需求里要寫清楚“壽命口徑”：

1·多少次摩擦后接觸角仍滿足范圍？
2·多少次酒精擦拭后仍有效？

否則樣機好用、量產(chǎn)半年變澀，是常見翻車點。

五、如何決策：

先定環(huán)境，再定觸感，再定維護方式，下面給一套更不容易踩坑的選型順序（也適合渠道采購拿去問客戶）：

第一步：先定“反射場景”屬于哪一類

1.強陽光直射、戶外全天候：優(yōu)先 AR 或 “AR為主 + 輕AG輔助”

2.強頂燈/點光源、容易刺眼：AG更有效

3.室內(nèi)為主但有強側(cè)光：AR往往比重AG更保真

注意：很多人誤把AG當作“戶外萬能”。實際上，戶外直射時“鏡面反射”更致命，AR往往更直接；AG主要是把反射打散，未必能把反射能量降到足夠低。

第二步：再定“觸感與污染源”

1.高頻觸控、公共終端、油污多：AF必選，但必須寫壽命

2.需要戴手套：玻璃厚度與表面摩擦系數(shù)會影響觸控體驗，AF能改善滑動，但要結(jié)合觸控IC調(diào)參

3.經(jīng)常有水膜/雨水：AF對“水痕”幫助有限，關(guān)鍵仍是觸控算法與屏幕結(jié)構(gòu)（這點別讓玻璃背鍋）

第三步：最后定“維護方式”，它決定你能不能用AR/AF

1·如果現(xiàn)場只允許“粗布+清潔劑隨便擦”，你就要謹慎選極致AR/軟AF
2·如果能規(guī)范維護（專用擦拭、規(guī)定清潔劑），AR/AF的收益更穩(wěn)

六、采購與工程需求清單

為了避免“描述正確但交付跑偏”，建議至少寫清楚以下可驗收條款：

1.玻璃材質(zhì)與強化方式（化學強化/熱鋼化）

2.厚度范圍與平整度要求（以及裝配支撐方式）

3.目標 IK 等級或等效沖擊要求（參考 IEC 62262 的IK分級思路）

4.系統(tǒng)透過率（整套堆疊后的）

5.反射率指標（AR：目標R值或反射降低幅度）

6.AG指標：霧度/光澤度范圍（霧度定義可參考 ASTM D1003）

7.AF指標：接觸角/摩擦系數(shù)，以及耐磨/耐化學壽命口徑

8.清潔與化學耐受清單（酒精、消毒液、汗液、油污等）

9.外觀缺陷判定（麻點、霧度不均、彩虹紋、膜層劃傷）

10.備件與維修策略（公共終端尤其重要）

七、常見問題

Q1：我做戶外設(shè)備，選AG還是AR？

更常見的結(jié)論是：戶外直射更怕鏡面反射，AR往往更直接；但如果現(xiàn)場有強點光源眩光，適度AG也有價值。AG會引入霧度與細節(jié)損失（霧度定義可參考 ASTM D1003），所以別“AG越重越好”。

Q2：AF是不是等于“不留指紋”？

不是。AF更多是“指紋不那么明顯、也更好擦”，靠的是低表面能與疏油特性，常用接觸角描述效果。高頻場景下AF會磨耗，所以一定要問壽命口徑。

Q3：客戶要求“9H”，我該怎么回？

先確認他要的是“鉛筆硬度（涂層硬度）”還是“玻璃本體抗刮”。鉛筆硬度測試對應(yīng) ISO 15184 / ASTM D3363，適合描述涂層表面硬度，但不能簡單等同玻璃耐刮與耐摔。

Q4：AR是不是一定比AG更清晰？

在細字/高分辨率內(nèi)容上，AR通常更保真，因為它主要降低反射而不是增加散射；AR規(guī)格常用“反射率<0.5%/面”這類口徑。AG會用散射換取不刺眼，清晰度可能下降。

Q5：蓋板玻璃厚一點是不是更抗沖擊？

厚度確實影響抗沖擊，但它也會影響觸控體驗、邊框結(jié)構(gòu)與重量成本。工業(yè)設(shè)計更建議用 IK 等級或等效沖擊要求來定義“扛得住”，而不是只寫“2mm/3mm”。

把AG/AR/AF當成“工具箱”，而不是“標簽”，選蓋板玻璃最容易踩坑的地方，是把AG/AR/AF當成“等級標簽”：越多越好、越貴越好。真正不踩坑的做法，是把需求拆成：

反射路徑怎么控制、細節(jié)銳度要保到什么程度、污染源是什么、現(xiàn)場怎么清潔、沖擊風險有多大。

當你用“光學合同 + 機械合同 + 化學合同”來寫詢價單，供應(yīng)商就很難用模糊名詞糊弄你，你也更容易拿到可驗證、可量產(chǎn)的交付結(jié)果。

（本文內(nèi)容僅供參考，具體規(guī)格與驗證請以供應(yīng)商datasheet/測試報告及現(xiàn)場樣機驗證為準。）
