LCD工業液晶屏顯示器花屏/閃屏/白屏怎么區分？

在現場排查一塊LCD液晶屏的異常時，很多人會先問“是不是屏壞了”。但真正高效的做法，是先把問題從“元器件”拉回到“系統鏈路”：這塊工業液晶屏之所以能顯示，是兩條鏈路同時成立——一條是“光”鏈路（背光與電源），另一條是“像素/信號”鏈路（時序、映射、鏈路訓練與數據完整性）。只要你能先判斷“光在不在、像素在不在”，花屏、閃屏、白屏就會從玄學變成可復現、可定位的工程問題。

一、白屏不等于“背光壞了”

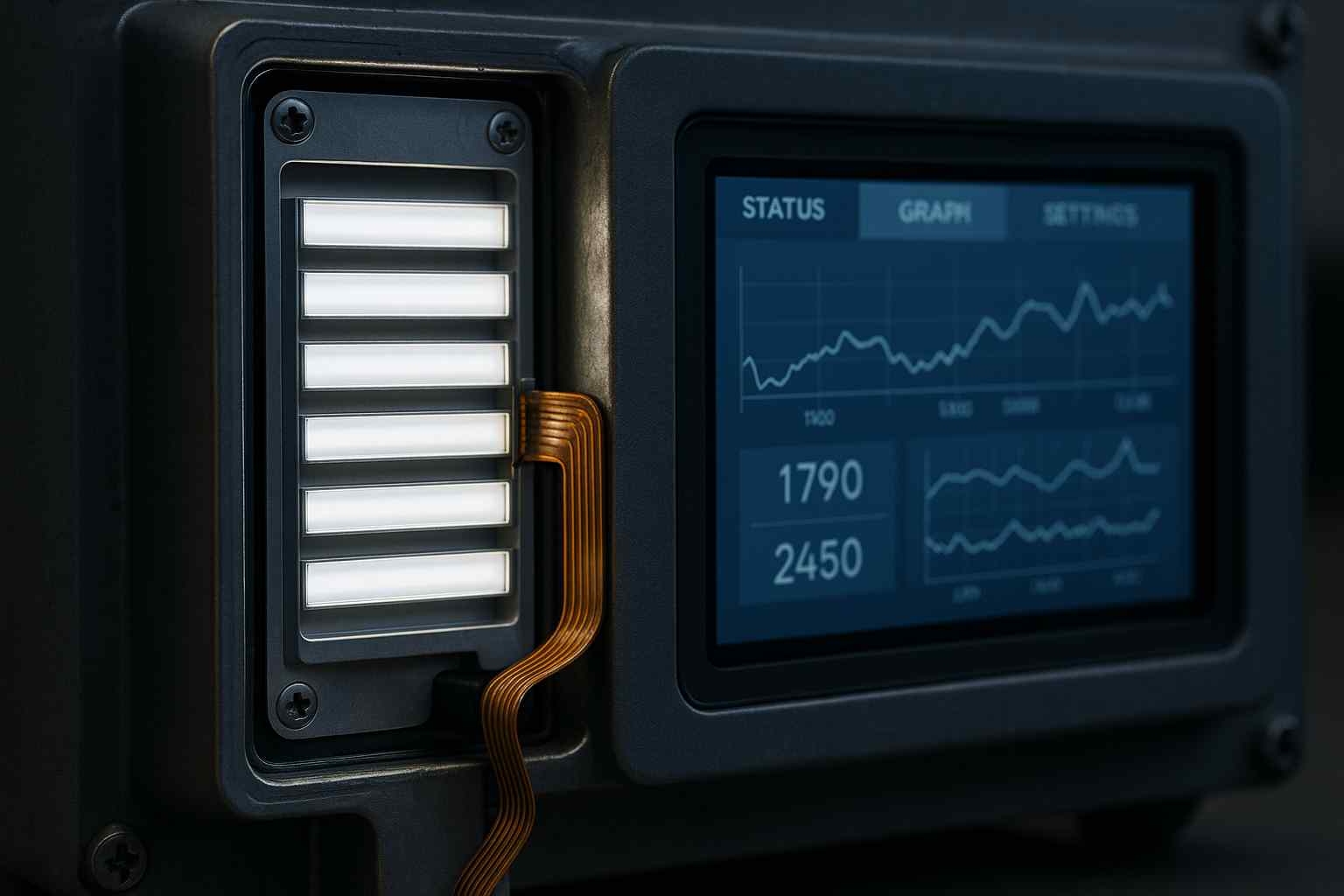

白屏不等于“背光壞了”，黑屏也不一定是“信號沒了”,LCD不是自發光顯示器，它需要背光把“液晶像素的透光差”照出來。AnalogDevices在TFT-LCD電源與背光文章里就明確說明：LCD本身不發光，需要LED背光，背光通常是多串LED，需要升壓驅動；同時面板還有一組偏置電源軌要按順序上電，系統還要控制各路enable才能保證工作與可靠性。

所以你看到的“白屏/黑屏”要拆成兩個問題：

1、背光是否在發光？（光路）

2、像素是否在被正確刷新？（信號路）

只要把這兩點分開，診斷速度會快一倍。

二、先用“手電筒測試”把問題分成兩大類

1、“手電筒測試”怎么做

在暗處或遮光條件下，讓屏保持異常狀態（黑屏/白屏/閃屏都可以），用手機手電從側面照屏幕表面，同時改變觀察角度。

如果能隱約看到圖像輪廓（UI、文字、圖標）：說明像素層在工作，問題大概率在背光鏈路（背光沒亮、亮度太低、PWM/BL_EN控制不對、背光供電掉壓等）。

如果完全看不到任何圖像結構，只看到一片均勻發亮（“白白一片”）或均勻發暗（“黑黑一片”）：更傾向于信號鏈路或面板偏置/上電時序問題（沒有正確初始化、時序不匹配、鏈路訓練失敗、LVDS映射錯誤、復位腳沒拉對等）。

2、為什么這個方法有效

因為它把“顯示是否存在”與“背光是否存在”剝離開了：背光只負責照亮；像素刷新才決定你能不能看到內容。背光鏈路在電源系統里往往有明確的上電/關斷順序要求，例如某些模組規格明確要求：開機順序VBL→PWM→BLON，關機順序BLOFF→PWM→VBL，且錯誤順序可能損壞轉換器。

這意味著：看到的“閃一下就滅”“亮度亂跳”，很多時候不是屏壞，而是背光控制與時序沒遵守“合同”。

三、花屏、閃屏、白屏分別“像什么”

下面這張對照表建議——適合渠道采購和售后溝通：把現象描述標準化，避免“你說花屏我說白屏”的信息損耗。

1、癥狀-鏈路快速對照表

現象	典型肉眼表現	更像哪條鏈路	最優先驗證點
白屏	整屏均勻偏白/偏灰，亮度穩定；看不出圖像結構	多數是信號/初始化問題（也可能是面板偏置/復位）	復位腳、時序參數、LVDS/MIPI/eDP鏈路是否起來、數據是否在跑
黑屏	整屏很暗，可能完全不發光；也可能“有背光但沒畫面”	兩種都可能：背光沒亮；或信號沒畫面	先手電筒測試：有圖像輪廓→背光；無輪廓→信號/時序
閃屏	亮滅交替、周期性閃爍；或畫面突然一黑再恢復	常見為供電/背光控制/時序同步不穩	背光PWM/BL_EN是否抖動、電源是否掉壓、時序是否超出面板范圍
花屏	顏色錯亂、條紋、馬賽克、局部撕裂、畫面滾動偏移	多為信號完整性/映射/通道問題	LVDS映射（JEIDA/VESA）、lane極性、時鐘抖動、線束與接地

接下來我們逐類拆解：每一類現象要看什么證據、怎么一步步確認。

四、白屏怎么判斷：

先懷疑“信號沒進來”，再懷疑“進來了但不被面板接受”

1、白屏最常見的三種含義

A：背光亮了，但沒有有效像素數據

很多系統里，只要給到背光供電并拉高BL_EN，背光就會亮；但如果主板沒有送出有效時序/數據，面板可能停留在默認狀態，肉眼就像“白屏”。

B：像素數據在跑，但時序參數不符合面板要求

DigiKey對TFT時序的解釋非常直白：時序參數負責同步與準確傳輸，參數錯誤會導致圖像失真、閃爍、甚至完全無顯示；而最可靠的時序來源是面板datasheet。

有些面板規格甚至明確提示：當垂直周期過長等異常時序出現，可能引起畫質劣化、flicker等問題。

C：鏈路接口協商/訓練失?。ㄓ绕涫莈DP/DP類）

如果是eDP路線，鏈路訓練與AUX通信是“屏端準備好才開始”的系統動作。TI的eDP黑屏調試指南提到：AUX通信失敗常見于面板未ready（HPD未高），REFCLK頻率不對也可能導致AUX失??；另外鏈路訓練失敗與信號完整性相關，必要時需要降速/降lane。

這類問題在現場表現就可能是白屏/黑屏（背光亮與否取決于背光控制策略）。

2、白屏的排查順序

第一步：確認背光鏈路是否“按合同”啟動

檢查VBL（背光電源）、PWM、BL_EN/BLON的時序是否符合模組要求。很多模組明確要求VBL→PWM→BLON這樣的順序，反向關斷也有規定。

如果你看到“白屏但背光忽明忽暗”，先別動信號，先把背光時序與供電穩定性做對。

第二步：確認面板復位與上電序列

不少屏需要先穩定偏置電源、再釋放reset、再開始送時序。上電序列錯，可能既顯示異常，也可能造成長期可靠性隱患。

第三步：確認時序參數

把“屏datasheet的timing表”與“主板輸出timing”逐項對表。DigiKey明確強調：datasheet是最可靠的時序來源。

如果你的平臺是Linux/Android，devicetree的panel-timing配置錯誤，就是典型“背光亮但白屏/黑屏”的來源。

第四步：如果是LVDS，確認數據映射與位寬

“花屏/白屏/錯色”經常就卡在JEIDA/VESA映射或18/24bit位寬上。Linux內核的panel-lvds綁定文檔就把data-mapping分成jeida-18、jeida-24、vesa-24，并給出各lane的bit/slot傳輸順序。

OpenLDI規范里也說明了18-bit與24-bit的bit映射方法，目的就是讓18bpp設備在24bpp源上仍能顯示“有用圖像”。

五、閃屏怎么判斷：

不要只盯信號，很多“閃”其實是背光在抖，閃屏分兩類：亮度閃與畫面閃。肉眼上很像，但原因完全不同。

1、亮度閃：

背光鏈路抖動的典型表現特征：

整屏亮度同步變亮/變暗，像燈在閃

畫面內容本身不“亂”，只是忽明忽暗

常見根因：

VBL供電掉壓或紋波過大（LED多串需要升壓驅動，供電設計與控制很關鍵）

PWM頻率/占空比配置不當或被系統動態調光“打斷”

BL_EN/BLON時序不符合要求（順序/延時不對會造成異常甚至風險）

驗證手段：

示波器看VBL、PWM、BL_EN是否同步抖動

斷開視頻輸入，僅保持背光，若仍閃，多半與背光鏈路相關

2、畫面閃：

信號鏈路不穩或時序邊界錯誤特征：

畫面突然黑一下/白一下再恢復

或出現周期性的抖動、撕裂、同步錯位

常見根因：

像素時鐘/行場時序不在面板容許窗口內（時序錯誤會導致flicker/nodisplay）

eDP/DP類鏈路訓練不穩、信號完整性不夠，導致重訓練或掉鏈路（可嘗試降速/降lane）

驗證手段：

固定輸出時序與刷新率，看是否穩定

線束變短/屏蔽加強后是否改善（如果改善，八成是信號完整性）

六、花屏怎么判斷

“花屏”是最容易被籠統描述的詞。建議你把花屏按圖樣分類，因為每一種圖樣都對應一類根因。

1、顏色整體不對

顏色整體不對、色發綠、藍色變紅：優先查LVDS映射/位寬/格式

典型：畫面可識別，但顏色完全不對

常見：JEIDA/VESA映射不一致、18/24bit位寬不一致、RGB565/RGB888配置錯

證據鏈：Linux的panel-lvds文檔明確把data-mapping分成jeida-18/jeida-24/vesa-24并給出bitslot；TISNLA014的目標就是保證映射互操作。

2、豎條/橫條、馬賽克、隨機噪點

豎條/橫條、馬賽克、隨機噪點：優先查信號完整性與線束

典型：隨機性強、溫度/觸碰線束時變化明顯

常見：差分對阻抗不連續、共模干擾、地回流路徑差、連接器接觸不良

工程建議：短線驗證、換高質量線束、加強屏蔽與接地；必要時降低數據率/減少lane（eDP場景常用手段）。

3、畫面左右/上下偏移

畫面左右/上下偏移、滾屏、包裹回卷：優先查時序（H/Vporch、DE窗口）

DigiKey：時序參數不正確會導致失真、閃爍或無顯示；面板datasheet是最可靠來源。

很多“滾屏/回卷”就是H/V總周期、有效顯示窗口（DE）和porch配錯。

4、撕裂或局部抖動

撕裂（tearing）或局部抖動：優先查刷新同步機制與幀緩沖策略

如果你是MCU/SPI小屏或低帶寬鏈路，更新策略不當也會造成撕裂；但在工控常見的RGB/LVDS/eDP場景，更多是時序邊界與系統刷新同步的問題。時序合同還是第一優先級。

七、讓售后溝通效率翻倍

很多返修爭議，不是技術難，而是信息不完整。建議在拍視頻/發給供應商前，把以下信息一次性給全：

1、現象標準化：白屏/黑屏/閃屏/花屏（并說明是否背光亮、是否隨線束觸碰變化）

2、接口類型：TTL/RGB、LVDS（單/雙、18/24）、MIPI、eDP（lane數）

3、主板輸出：分辨率、刷新率、像素時鐘、時序參數來源（datasheet/設備樹/驅動）

4、上電與背光控制：VBL、PWM、BL_EN/BLON的時序（最好用示波器截圖）。很多模組對順序有硬要求。

5、對比驗證：同屏換到另一塊主板是否正常？同主板換另一塊屏是否正常？（一句話就能把問題大幅縮?。?/p>

這套信息包的價值在于：它能讓供應商快速判斷是“背光鏈路”還是“信號鏈路”，避免來回扯皮。

八、常見問題

Q1：白屏時背光亮，是不是屏壞了？

不一定。背光亮只能說明光路成立，白屏更常見的是信號/初始化沒成功：復位沒對、時序參數不匹配、LVDS映射不一致、eDPAUX/鏈路訓練失敗等。時序參數錯誤會導致無顯示或異常，datasheet是最可靠來源。

Q2：黑屏怎么判斷是背光壞還是信號壞？

先做手電筒測試：能看到淡淡圖像輪廓→像素在，優先查背光供電/BL_EN/PWM；完全看不到結構→優先查信號與面板上電/復位。背光與面板供電通常需要嚴格時序控制。

Q3：閃屏一定是時序問題嗎？

不一定。整屏亮度一起閃，多半是背光鏈路（VBL/PWM/BL_EN）在抖；畫面內容突然斷續、黑一下再恢復，才更像信號鏈路（時序越界、鏈路訓練不穩）。面板與背光的上電/控制時序在很多規格里是硬要求。

Q4：花屏但能看出大概畫面，最先查什么？

先查“映射合同”和“時序合同”。顏色明顯不對優先看LVDS的JEIDA/VESAdata-mapping與18/24bit位寬；Linux內核panel-lvds文檔和TISNLA014都把映射當成互操作性核心。

Q5：為什么換了線束后問題變輕/變重？

這通常指向信號完整性或接地回流路徑問題：差分對阻抗、屏蔽、連接器接觸與地參考都會影響LVDS/eDP的穩定性。eDP場景下，鏈路訓練失敗與信號完整性強相關，必要時可降速/降lane做驗證。

花屏、閃屏、白屏表面是三種現象，本質是光路與信號路的組合失效。你只要堅持“先看背光還是信號”的分流原則，再用datasheet時序與映射合同去對表，排查就會從“猜”變成“證據鏈”。
