LCD工業液晶屏中電容觸摸屏與屏幕貼合方式怎么選？

很多項目在選電容觸摸屏（PCAP）時，最常見的溝通是兩句話：

“要不要全貼合？”“全貼合是不是一定更好？”

這類問法的問題在于：它把“貼合”當成一種工藝標簽，卻忽略了貼合真正決定的是四件事——可視性、可靠性、制造良率、后期維護。同樣是“電容觸摸屏+LCD液晶屏”，在戶外陽光、水汽冷凝、強EMI、寬溫震動等工況里，你選錯貼合方式，后果往往不是“觀感差一點”，而是對比度直接塌、誤觸亂跳、返修難、成本失控。

一、貼合方式

先把貼合方式講明白：你以為在選“膠”，其實在選“光路+結構+失效模式”，行業里常把貼合分成兩大陣營：

1、有氣隙貼合（AirGap/TapeBonding/框貼）

做法：用雙面膠/泡棉膠/框膠把蓋板（CoverLens）或觸摸傳感器固定在邊框，中間留空氣層。

優點：工藝簡單、成本低、易返修、對尺寸公差更寬容。

缺點：空氣層會帶來內部反射、視差、進灰/進霧風險，強光下對比度下降更明顯。Avnet在對比文章中提到：AirGap缺少LOCA/OCA那種提升可讀性、減少反射、阻擋灰塵污物的優勢。

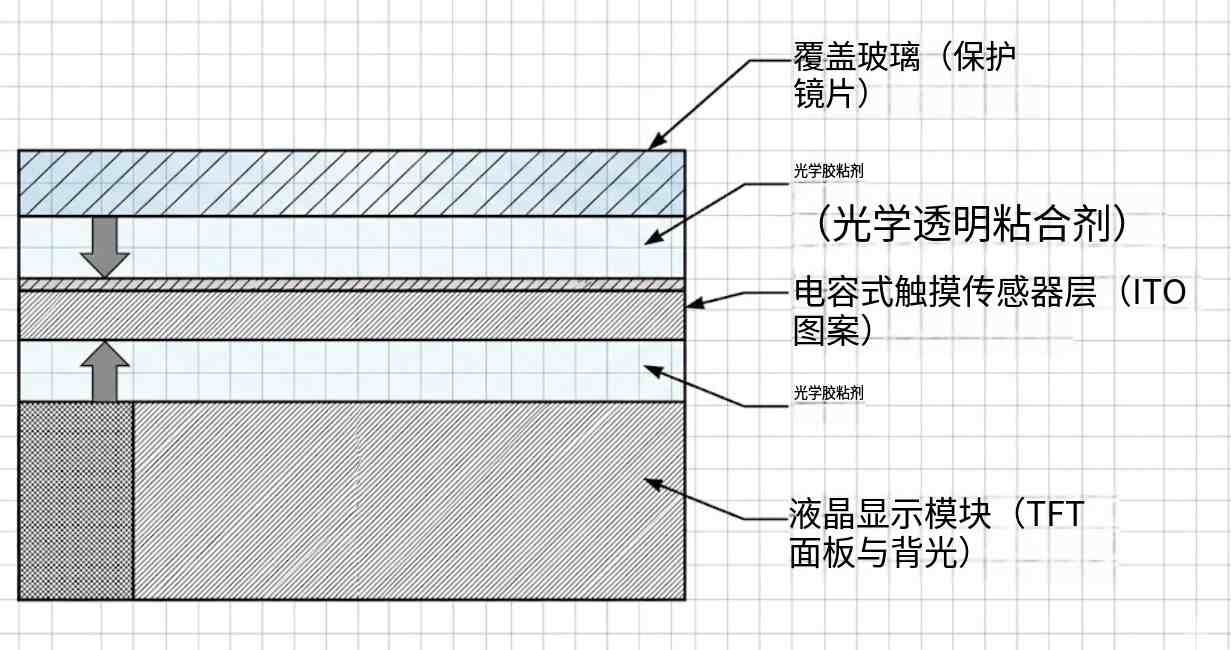

2、光學貼合

做法：用OCA（固態光學膠膜）或LOCA/OCR（液態/樹脂光學膠）把蓋板/觸摸層與LCD光學面完全填充粘接，消除氣隙。

核心意義：通過折射率匹配減少內部反射，同時提升結構強度并降低冷凝與灰塵侵入的機會。E3Displays說明：光學膠產生匹配的折射率，減少LCD與蓋板之間的內部反射，從而提升強光下的對比與可視性，且不必單純靠提高背光亮度來硬抗。

更“物理”的解釋來自Hatteland的技術描述：玻璃等基材的折射率接近1.50，若相鄰介質折射率不匹配會產生界面反射；光學貼合就是在減少這種不匹配帶來的反射損失。

因此：貼合不是“越貼越好”，而是“在你的工況里，哪種失效更可控”。成本最低的貼合方式，可能是你返修率最高的方式；最“高級”的全貼合，也可能讓你維修成本暴漲。

二、別用“全貼合/框貼”做選擇題

我建議把貼合方式的選擇，拆成四筆賬。你把這四筆賬算清，基本不會選錯。

1：光學賬

到底缺的是亮度，還是缺對比？

很多人一說戶外，就加預算買高亮液晶屏；但實際影響“陽光下看清”的常常不是亮度本身，而是眩光與內部反射把對比度洗沒了。

E3Displays指出：減少內部反射會提升對比與可視性，能讓屏幕在強環境光下更容易看清，甚至不必一味提高背光亮度（避免功耗與溫升）。

這句話的隱含結論很關鍵：

1·如果你是在“對比度被洗白”上吃虧（比如玻璃反光、氣隙反射），光學貼合往往比盲目堆nit更劃算。
2·如果你是“內容本身不夠亮”（遮光結構、透過率低、偏振片損耗），那才是優先考慮背光與液晶模組參數。

一個更實用的新視角：把貼合看成“光學系統的最后一片透鏡”。你能不能看清，不只取決于液晶屏發出多少光，還取決于這束光在蓋板/氣隙/膠層里被反射與散射掉多少。

2：可靠性賬

現場更怕“起霧/進灰”，還是更怕“黃變/脫膠”？

1·有氣隙：風險集中在冷凝起霧、灰塵毛屑進入，以及長期震動導致邊框膠老化松動。
2·光學貼合：能顯著降低“氣隙里的霧/灰”這種觀感失效，但會引入另一類風險：

膠材老化（黃變/霧化）、界面剝離、熱脹冷縮應力。

很多廠商資料會把“防塵防霧、抗沖擊震動”作為光學貼合優勢點：例如一些光學貼合服務說明提到，消除空腔可減少冷凝與灰塵進入，并增強抗沖擊與抗震。

你要做的不是信口號，而是問清楚：

1·膠材是否有明確的耐候/耐UV/耐溫濕循環數據
2·蓋板材質（玻璃/PMMA/PC）、表面涂層（AG/AR/AF）與膠材是否兼容
3·你的工業液晶屏是否寬溫，溫差循環頻率多不多（戶外/冷鏈/車載會非常高）

3：制造賬

要的是低單價，還是低返工？

光學貼合的良率挑戰主要來自：氣泡、雜質、溢膠、固化應力、邊緣翹起。尤其尺寸越大，越容易把“微小不均勻”放大成“大片返工”。

因此更合理的問法是：

1·你的批量規模多大？返工一次的工時、材料、報廢成本是多少？
2·你能否接受“局部瑕疵但不影響功能”的出廠標準？（很多行業不允許）
3·你更偏向OCA膠膜還是LOCA/OCR樹脂？

這里給一個工程上常用的經驗分工（不是絕對，但實用）：

1·OCA（膠膜）：厚度均勻、工藝窗口相對穩定，適合中小尺寸、平面結構，但對貼合表面平整度與潔凈度要求更高。
2·LOCA/OCR（液態/樹脂）：更能填充微小間隙，對大尺寸或有臺階/邊框結構更友好，但要處理好流動、溢膠與固化收縮。

（如果你需要對OCA/LOCA的應用場景做更細分對照，Avnet的“LOCA/OCA/AirGap”對比文章有提供比較清晰的分類思路。）

4：維護賬

這臺設備“修得起”嗎？

這是最容易被忽視、但最“算總賬”的問題。

1·有氣隙貼合：蓋板或觸摸壞了，通常更容易拆換，適合長生命周期設備（工控、醫療、政企終端）。
2·光學貼合：一旦貼合完成，觸摸、蓋板、LCD液晶屏在很多項目里會被當成“一個整體”，拆解返修難度與風險顯著上升。

所以如果你的設備必須滿足：

1·現場可維護、可快速換件
2·經銷商/維修點能力參差不齊
3·生命周期很長（五年以上供貨與維修）

那你就要非常慎重地把“全貼合”當成默認答案。

三、貼合方式怎么選：

用“場景驅動”比用“工藝崇拜”更靠譜下面用更貼近項目決策的方式，把貼合選擇落到具體工況上。

1：戶外強光

戶外強光、高亮液晶屏仍然發白-光學貼合，當已經上了高亮液晶屏，仍覺得發白、灰、反光強，多半是“對比度被環境光與內部反射吃掉”。這時光學貼合往往比繼續加nit更有效，因為它減少了光在內部界面來回反射造成的“洗白”。

推薦策略：

1·蓋板AR/AG與光學貼合組合
2·控制膠材耐候，關注黃變風險
3·同時優化UI：提高字體線寬、顏色對比，別只靠硬件

場景2：冷凝水汽、晝夜溫差大

冷凝水汽、晝夜溫差大、玻璃內起霧——光學貼合更占優勢，有氣隙結構在溫差環境下，最常見的視覺問題就是“霧一起來整屏發蒙”。光學貼合能減少空腔，也就減少了冷凝發生的空間與界面。多家貼合服務說明都會把“減少冷凝/防塵防霧”作為優勢點。

場景3：強震動/沖擊

（工程車、船舶、礦山設備）——兩條路都能走，但目標不同

1·追求結構加固：光學貼合能讓蓋板與LCD形成更整體的結構，提高抗沖擊性。
2·追求“壞了好修”：有氣隙+結構加固（加厚蓋板、加強框體、優化墊圈）可能更適合“維修體系成熟”的項目。

場景4：成本敏感

成本敏感、主要室內、觀感要求中等——有氣隙貼合性價比更高如果設備工作在室內、環境光可控、沒有強烈冷凝風險，且你更在意成本與可維護性，有氣隙貼合通常更合適。Avnet也提到AirGap結構更厚但可通過膠帶尺寸調整，且工藝更簡單。

場景5：結構有臺階或邊框深

尺寸變大、結構有臺階或邊框深、需要填充——LOCA/OCR更常用大尺寸、臺階結構、或者蓋板邊緣有明顯框體的設計，使用液態光學膠（LOCA/OCR）更容易獲得連續填充與更少氣泡（但對工藝與固化控制要求更高）。

四、別只看觀感，還要看觸控穩定性

電容觸摸屏與貼合方式的“耦合點”：別只看觀感，還要看觸控穩定性。很多人把貼合當成“顯示端”的事，但電容觸摸屏本質是測量微弱電容變化。貼合方式會影響觸控的三個關鍵要素：

1、觸控誤觸與水汽：貼合決定“水怎么存在”

水滴、水膜、冷凝霧并不是同一種問題。

1·有氣隙：水汽更容易在空腔/界面形成“可變電介質層”，觸控算法更難穩定。
2·光學貼合：減少空腔，有助于降低某些“界面冷凝”導致的漂移，但表面水膜仍需控制器策略兜底。

2、EMI與走線：貼合不是屏蔽，但會改變耦合路徑

在工業液晶屏系統里，LVDS接口線束、背光驅動、電源回路都可能把噪聲耦合到觸控。貼合方式改變了前端結構與介質分布，可能改變噪聲耦合的“路徑與強度”。

因此更靠譜的做法是：把“貼合決策”與“整機EMI布局”綁定評審，而不是貼合做完才去救火。

3、視差與觸控命中：空氣層越厚，手感越“漂”

空氣層會放大視差：你看到的像素位置和你按到的蓋板位置不是同一平面，尤其在邊緣區域更明顯。

這也是為什么一些需要精確點選的小按鈕HMI，即使室內用，也會選擇光學貼合來降低視差、提升命中一致性。

五、把選型變成可執行

你拿這張清單去跟供應商對齊，基本能避免“只報工藝名詞”的無效溝通：

1.使用環境：室內/半戶外/戶外；溫差；是否冷凝；粉塵油污等級

2.可視目標：強光下對比度優先，還是室內觀感優先

3.可靠性目標：更怕起霧進灰，還是更怕膠材老化導致黃變/脫膠

4.維護策略：現場是否可換蓋板/觸控；換件時長要求；維修網點能力

5.結構與尺寸：蓋板厚度、邊框臺階、是否曲面、整機抗沖擊要求

6.電氣與接口：觸控接口（I2C/USB）、顯示鏈路是否LVDS接口、線束長度與走向

7.驗收測試：溫濕循環、熱沖擊、震動、跌落、鹽霧/UV（按行業定義），以及觸控穩定性驗證

六、適合做PCAP觸摸顯示模組的底層選擇

下面兩款都能查到較完整的規格資料，且接口與工業應用屬性明確，便于你做“電容觸摸屏+LCD液晶屏+貼合方式”的一體化方案評估。

1：天馬TianmaTM104SDH01

1·尺寸/分辨率：10.4英寸，800×600（SVGA）
2·接口：LVDS（規格書含LVDS時序與接口描述）
3·典型用途：工控HMI、儀表、工業終端

參考規格書（含LVDS相關時序/電氣描述）。

為什么適合貼合：

10.4“是工控常見尺寸，既有足夠的UI空間，也常面臨粉塵/油污/溫差；用它做”框貼vs光學貼合“的對比測試，成本與工藝可控，結論對同類尺寸很有遷移價值。

2：京東方BOEDV133FHM-NN0

1·尺寸/分辨率：13.3英寸，1920×1080
2·亮度/接口：典型亮度300nit，接口LVDS（官方頁面與規格書均標注）

為什么適合貼合：

13.3“更接近”平板化HMI/嵌入式終端“的主流尺寸，光學貼合對對比度與視差的改善會更直觀；同時尺寸變大也更能暴露良率與返工問題，適合你做制造賬與維護賬的評估。

提醒：型號的不同版本/批次可能在背光、壽命、溫度等級上存在差異，實際選型請以最新規格書與供貨確認單為準。

七、常見問題

Q1：電容觸摸屏是不是一定要選全貼合？

不一定。全貼合更強在強光可讀性、視差與防塵防霧，但成本、良率與維修難度往往更高，應結合環境與維護策略決策。

Q2：為什么光學貼合能提升陽光下可視性？

因為光學膠通過折射率匹配減少LCD與蓋板之間的界面反射，降低“洗白”，提升對比度與可視性。

Q3：有氣隙貼合的最大風險是什么？

常見風險是氣隙導致內部反射、對比度下降，以及灰塵/冷凝進入造成觀感失效；但優點是便宜且更易返修。

Q4：OCA和LOCA/OCR怎么選？

一般來說，OCA膠膜厚度均勻、適合平面中小尺寸；LOCA/OCR更利于填充臺階/大尺寸結構，但要控制固化與溢膠。不同方案工藝窗口差異較大。

Q5：貼合方式會影響觸控穩定性嗎？

會。貼合改變介質分布與視差，也會影響水汽形態與噪聲耦合路徑；在工業液晶屏系統里還要與LVDS接口線束、背光電源等一起做整機驗證。
