LCD10.1寸工業液晶屏常見問題：分辨率相同卻花屏是什么情況？

做10.1寸工業液晶屏（尤其是1280×800這類常見規格）選型時，最容易讓采購和工程一起“誤判”的一句話是：

“分辨率一樣，應該能直接替換/直接點亮吧？”

現實往往相反：同樣是1280×800、同樣寫著LVDS或者“40pin”，換上去卻出現——花屏、抖動、色彩異常、偶發黑屏、只有部分畫面正常，甚至“能亮但內容像被切碎”。

這不是玄學，也不是屏“質量差”。它通常是接口鏈路里的某個“隱性契約”沒對上：位寬、映射、通道、極性、時序、初始化模式、背光與供電噪聲……其中任何一項都可能讓“分辨率一致”變成“顯示災難”。

1、分辨率只是“像素數量”，不是“傳輸協議”

分辨率1280×800只描述了“每幀多少像素點”。

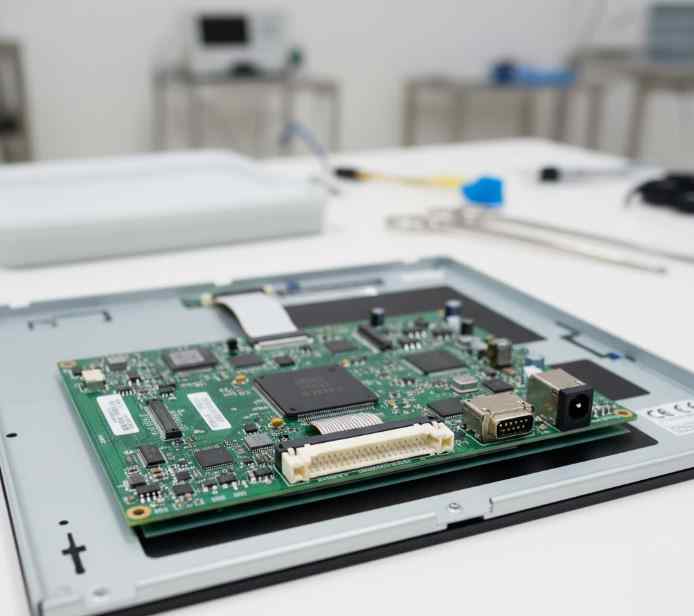

但屏能不能正確顯示，取決于“像素點如何從主板傳到屏端”。而傳輸鏈路本質上是三類體系：

1·LVDS/OpenLDI：像素數據按固定映射封裝到差分對里
2·eDP（基于DisplayPort）：高速主鏈路+控制鏈路（AUX）+鏈路訓練
3·MIPIDSI：以數據包形式傳輸，區分視頻模式/命令模式，依賴初始化與像素格式

會發現：同樣1280×800，可能是LVDS、eDP、MIPI，也可能是并口RGB。

所以“分辨率一致”只能說明“理論上你要送這些像素”，不能說明“鏈路就兼容”。

品牌	型號	尺寸/分辨率	亮度 (nit)	對比度	工作溫度 (°C)	其他特性
京東方	EV101WUM-N20	10.1"/1920x1200	600	1000:1	-20~70	高亮寬溫，IPS視角，適合工業監控，長壽命50,000小時，LVDS接口
龍騰	M101NWWB R3	10.1"/1280x800	350	800:1	-20~70	工業耐用，高均勻性，抗振設計，適用于工廠終端
天馬	TM101JVHP05	10.1"/1280x800	800	800:1	-30~80	高亮寬溫，適合振動環境，觸摸兼容，長壽命50,000小時
群創	G101ICE-L01	10.1"/1280x800	400	1000:1	-20~70	高對比寬溫，抗眩光涂層，工業級可靠，LVDS接口
友達	G101EVN01.0	10.1"/1280x800	500	1000:1	0~50	高分辨率IPS，適合精密工業顯示，抗反射處理
京瓷	TCG101WXLPAA-A00	10.1"/1280x800	500	800:1	-30~80	寬溫高耐用，抗振，適合嚴苛工業環境，長壽命50,000小時

2、10.1寸常見“同分辨率花屏”根因：

10.1寸最常見的“同分辨率花屏”根因：不是分辨率，而是“位寬+映射”沒對齊（LVDS高發），在10.1寸工業液晶屏里，LVDS很常見；而LVDS的最大坑也最典型：同為LVDS，映射口徑可能完全不同。

2.118-bit/24-bit（6-bit/8-bit）位寬不一致：

能亮但顏色怪、漸變斷層、甚至花屏，TI的應用筆記SNLA014討論LVDS/OpenLDI的RGB→LVDS映射，明確提到JEIDA映射在24-bitSerDes切換到18-bit上很方便（本質就是“低位怎么處理”）。這意味著：18/24-bit不是一句“色深不同”那么簡單，它會改變鏈路里比特的含義與落位。

一些1280×800面板規格也會直接寫明它是6-bitdriver（對應18-bit，262K色）并使用LVDS接口，例如AUOB101EW05的說明就提到262kcolors（RGB6-bitsdatadriver）且LVDS 。

典型癥狀

1·畫面整體能顯示，但顏色明顯不對、灰階斷層
2·某些UI背景漸變出現條帶
3·看起來像“花”，但本質是位寬/映射錯位造成的像素解釋錯誤

2.2JEIDAvsVESA（或JEITA/OLDI等）命名混亂：

同一個詞不同廠家含義可能反過來TI工程師在E2E論壇里直說：行業里LVDS命名（VESA/JEIDA/JEITA/OLDI等）存在沖突，不同廠商之間名字會被交換使用，建議不要只看命名，要看bitmapping圖。

這句話的重要性在于：你遇到“同分辨率花屏”，很多時候不是你接錯線，而是你按“名字”配了“錯誤的映射”。

容易翻車的場景

1·你用“某控制板默認JEIDA”去配“對方口頭說JEIDA”的屏
2·你用“同針腳定義”的線束換屏，但新屏其實是另一種映射

3、LVDS單/雙路、像素時鐘與通道映射不一致

10.1寸1280×800既可能是單路LVDS（常見1pixel/clock），也可能出現不同通道組織方式。只要“奇偶像素分配”“通道順序”“極性”不一致，就可能出現：

1·畫面左右半邊錯位或重復
2·像“切片”一樣的碎裂花屏
3·只有某些區域正常，其余區域亂

怎么把這類問題從“懷疑”變成“確認”？

要回到最樸素的辦法：對照數據映射圖與鏈路定義。SNLA014提供了JEIDA/VESA映射示意，核心價值就是讓你“按圖核對”。

工程實踐里，一個很有效的“快速定位法”是：

用純色/棋盤格/條紋測試圖，觀察錯誤是否呈現“規律性分塊/規律性錯位”。規律性越強，越像映射/通道問題；完全隨機更可能是信號完整性或電源噪聲。

4、時序參數不匹配

很多人只盯著“Active1280×800”，卻忽略了顯示鏈路還包含：

1·像素時鐘PixelClock
2·行/場消隱（Front/Backporch）
3·HSYNC/VSYNC極性
4·DE（DataEnable）時序關系

同分辨率可以有多套時序。只要主板輸出時序與屏端期望時序不一致，就可能出現：抖動、撕裂、間歇性花屏或偶發黑屏。

這里要特別提醒：當從“老屏替換到新屏”時，最容易選錯的不是分辨率，而是“新屏的推薦時序與原來的時序并不相同”，而你又沒有能力或權限去改主板輸出。

5、換接口體系

5.1eDP：

能不能穩定，不只看“點不點亮”，還看鏈路訓練與AUX控制鏈路

VESA的DisplayPort技術概覽提到：鏈路訓練會在初始化發生，也可能在檢測到數據錯誤后重新發起，用于補償連接器/線纜等差異；同時eDP被定位為內部顯示接口，替代LVDS。

另一份VESA的DPDerivatives資料明確：AUXChannel是指定的控制鏈路，用于LinkTraining和LinkManagement。

所以eDP的“同分辨率花屏/黑屏”常見根因是：

1·線束/連接器/走線導致鏈路訓練邊界不足（短期能亮，邊界下掉鏈路）
2·供電紋波或EMI導致訓練重試、畫面閃斷

5.2MIPI DSI：

同分辨率也要對齊“像素格式+模式+初始化序列”

MIPIDSI通常區分CommandMode與VideoMode；而視頻模式會持續流式傳輸像素數據。

同時，DSI視頻模式像素格式常見RGB565/RGB666/RGB888。

所以DSI的“同分辨率花屏”常見根因是：

1·主控輸出RGB888，但屏端配置成RGB565（或反之）
2·Video/Command模式選錯或初始化命令不完整
3·幀率/帶寬邊界不夠，導致掉幀與撕裂

6、背光與電源噪聲把“顯示鏈路”攪亂

很多花屏看似“信號問題”，其實是“電源問題”觸發信號異常。比如一些10.1寸1280×800LVDS模組資料會列出背光驅動電壓、電流、PWM頻率等典型參數（背光功耗不小）。

當背光電流較大、PWM調光頻率與系統時鐘/采樣產生耦合、或線束壓降導致電源波動時，可能表現為：

1·亮度變化時更容易花屏/閃屏
2·白場全亮更容易抖動或重啟
3·某些設備上穩定，某些設備上不穩定（結構走線差異導致）

7、10.1寸“同分辨率花屏”7步定位法

下面這套流程，適合你在現場快速縮小問題范圍，避免“瞎換屏”“瞎換線”。

確認接口體系（LVDS/eDP/MIPI）

別看針腳數、別看“40pin”，要看規格書明確寫的接口類型。

鎖定位寬與像素格式

1·LVDS：18/24-bit（6/8-bitdriver），并要求bitmapping圖
2·DSI：RGB565/666/888、Video/Command模式

核對映射與通道組織

不要靠名字判斷，按mapping圖逐位核對。

核對時序

同分辨率也要對齊“節拍”。對不上就會抖、閃、花。

把線束與接地當成“顯示系統一部分”

1·線束長度、屏蔽、地回流、連接器品質
2·eDP特別關注鏈路訓練邊界與AUX控制鏈路穩定性

定位問題類型

1·規律性分塊/錯位：更像映射/通道/位寬
2·隨機雪花/偶發：更像信號完整性、電源噪聲、EMI
3·隨亮度變化而變化：優先懷疑背光與電源

確認可替代策略

把這次問題沉淀成：

1·“10.1寸候選池”（同接口、同位寬、同映射、機械兼容）
1·“版本管理規則”（料號后綴、PCN/變更追蹤）

否則下一次替代還會復現。

8、把“買屏”變成“買可控性”

很多項目最后貴，不是貴在屏單價，而是貴在返工和售后。想省錢，可以反過來問三個問題：

1.這塊10.1寸工業液晶屏，能否提供完整的bitmapping圖與推薦時序？（沒有就別賭）

2.它的位寬/像素格式是否與我主板鏈路天然一致？（跨協議意味著加橋接系統）

3.有沒有穩定的二供候選池？（供應商資源庫能不能迅速拉出同類候選）

會發現：真正省錢的不是“買最便宜的屏”，而是“買最少不確定性的鏈路”。

9、場景問題

Q1：為什么10.1寸液晶屏分辨率一樣（1280×800）還會花屏？

A：分辨率只是像素數量，花屏更多來自接口鏈路不匹配：LVDS的位寬（18/24-bit）、JEIDA/VESA映射、通道/極性；或eDP的鏈路訓練邊界；或MIPIDSI的像素格式與模式/初始化不一致。

Q2：同為LVDS，最容易踩的坑是什么？

A：命名混亂與映射不一致。行業里JEIDA/VESA/OLDI等命名可能被不同廠商交換使用，最穩妥是按bitmapping圖核對，而不是按名字猜。

Q3：18-bit和24-bitLVDS不兼容會出現什么現象？

A：常見是顏色不對、灰階斷層、漸變條帶，嚴重時會出現規律性花屏。許多面板會明確標注6-bitdriver（262K色）與LVDS接口，說明位寬是系統契約的一部分。

Q4：eDP屏“偶發閃黑/重連”一般從哪查？

A：優先從鏈路訓練與控制鏈路（AUX）穩定性查：線束/連接器/走線/供電噪聲會影響訓練與鏈路管理。VESA資料明確AUX用于鏈路訓練與管理，鏈路訓練也會為補償連接器/線纜差異而工作。

Q5：MIPIDSI明明能亮，為什么還會撕裂/掉幀/花屏？

A：常見原因是像素格式（RGB565/666/888）不一致、Video/Command模式選擇不當或初始化序列不完整；Video模式需要持續流式輸出，對帶寬與配置一致性要求更高。
