2026年5寸/5.7寸小尺寸LCD工業液晶屏模塊怎么選？

在工控與嵌入式設備里， 5寸與5.7寸 是典型“小尺寸高頻段”：手持終端、便攜儀表、工控網關、醫療小設備、智能控制器、車載/船舶儀表、POS與安防人機界面都用得到。很多采購或工程在詢價時只給出“5寸/5.7寸、要清晰、要便宜”，結果樣品能點亮、量產卻頻繁返工：花屏、偏色、觸控不穩、背光壽命不達標、結構裝配干涉、后期補貨版本變更導致二次開發

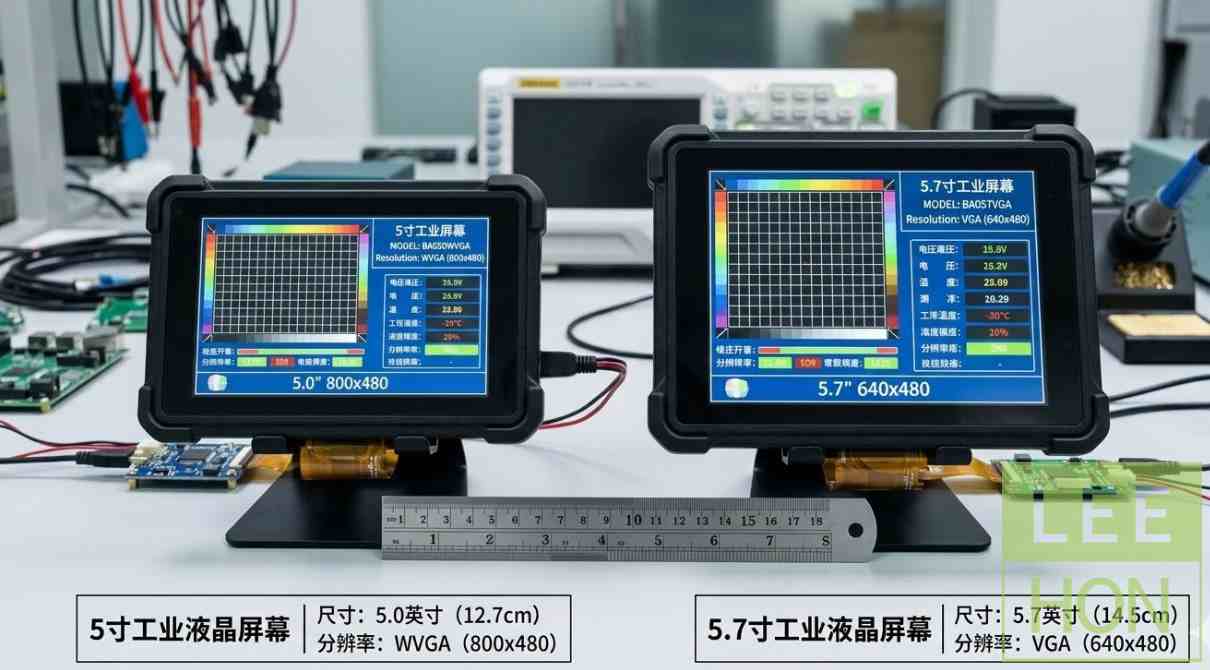

一、5寸/5.7寸兩者常見方案并不一樣

很多人以為 5寸和5.7寸只差一點點，能互相替代?，F(xiàn)實里，它們在工業應用中長期沉淀出的“主流組合”差異非常明顯：

1、5寸：

更常見的是 800×480（WVGA）+ RGB/TTL（40pin一類）,5寸在工業里常見的高頻規格是 800×480 ，接口上常見 **TTL/RGB 并口（40 pin）**這類家族。Panelook 的篩選列表就能看到大量“5 inch、800×480、TTL、40 pins”的工業條目。

同時，市場上也存在把 5寸做成 800×480、并口RGB輸入的模組/組件方案（例如一份5寸并口RGB模組說明中描述其由 TFT 面板、驅動IC、背光與FPC組成，并通過RGB信號輸入驅動顯示）。

工程含義 ：5寸項目很多時候不是“屏不夠用”，而是“接口線束與EMI、觸控、背光驅動邊界”決定成敗。

2、5.7寸：

經典工業規格是 640×480（VGA）+ TTL/CMOS（40pin一類），5.7寸在工業領域有一個非常“長壽”的經典組合： 640×480（VGA） 。例如 Kyocera 的 5.7" VGA 工業TFT條目給出：分辨率 640×480、亮度 250 cd/m²、接口為 CMOS、工作溫度 -20~70℃等典型工業口徑。

許多 5.7" VGA 模組同樣常見 40 pins 的 TTL 接口描述。

工程含義 ：5.7寸項目最常見的坑不是“分辨率低”，而是你誤以為能用5寸WVGA替換5.7寸VGA，結果UI比例、時序、結構尺寸與接口族群完全不同。

二、先問要買的是 LCM 還是 Open-Cell

小尺寸屏在供應鏈里同樣存在形態差異，直接影響你買回去“有沒有背光、需不需要額外驅動板、結構怎么裝”。

 LCM（液晶模組）：帶背光、結構件、接口FPC/連接器，適合絕大多數設備直接集成。

 Open-Cell / Cell（裸屏）：不帶背光與結構，適合顯示整機廠或做深度光學/結構定制的團隊。

你詢價第一句話就應該明確“我要 LCM 還是 Open-Cell”。這一句能直接減少一半溝通誤差，也能避免“到貨發現不含背光”的硬翻車。

品牌	型號	尺寸/分辨率	亮度 (nit)	對比度	工作溫度 (°C)	其他特性
京東方	HT050WVN-N00	5"/800x480	400	800:1	-30~85	寬溫工業級，LVDS接口，高對比，適合嚴苛環境，抗振設計，長壽命50,000小時
龍騰	M050SWN1 R0	5"/800x480	450	800:1	-20~70	工業耐用，抗眩光表面，適合工廠終端，觸摸兼容，高均勻性
天馬	TM050RDH01	5"/800x480	450	800:1	-30~80	寬溫高亮，工業抗振，適合低溫應用，響應時間快，長壽命50,000小時
群創	G057AGE-T01	5.7"/640x480	500	800:1	-30~80	高亮寬溫，抗反射涂層，工業可靠，適合振動環境，LVDS接口
友達	G057VN01 V2	5.7"/640x480	450	700:1	-30~80	寬溫工業級，高對比，抗眩光，適合嚴苛工業顯示，長壽命50,000小時

三、5寸/5.7寸真正的“選型主線”

工業液晶屏選型不是靠“經驗拍腦袋”，而是靠“指紋字段”把可替代范圍鎖死。下面這張表建議你內部固化成 SOP：每次詢價先填它。

1、基礎顯示指紋

（決定UI與驅動帶寬）

 尺寸：5.0" / 5.7"

 分辨率：5寸常見 800×480；5.7寸經典 640×480（VGA）

 顯示模式：TN/IPS/ADS（決定視角與對比體驗）

 顯示方向：橫屏/豎屏（尤其儀表類很關鍵）

2、接口指紋

（決定“能不能驅動、花不花屏”）

 RGB/TTL：位寬（18/24bit）、同步方式、像素時鐘范圍

 LVDS：單/雙通道、位寬、映射口徑（VESA/JEIDA）、針腳定義

 MIPI DSI：lane數、初始化序列、時序要求

5寸 800×480 在工業中常見并口RGB/TTL 40pin家族，5.7寸 VGA 常見 TTL/CMOS 方案。

3、電氣與背光指紋

（決定“能不能穩定點亮、壽命怎么交付”）

 邏輯電源 VDD：3.3V / 5V 等（必須與主板一致）

 背光：LED串并結構、是否“帶驅動/不帶驅動”、調光方式（PWM/模擬）

 啟動時序：先穩電源/再信號/再背光（小尺寸也會受時序影響）

4、結構指紋

（決定“裝不裝得下”）

 外形尺寸（Outline）、可視區（AA）、開窗尺寸

 FPC/連接器位置與出線方向

 壓框方式、螺絲孔位/卡扣位

5.7" VGA 工業模組常見外形尺寸與厚度口徑非常明確（例如 Kyocera條目列出外形尺寸與厚度）。

5）環境與可靠性指紋

（決定“能用多久”）

 工作溫度與存儲溫度（例如 5.7" VGA 工業模組常見 -20~70℃ / -30~80℃口徑）

 是否存在結露/高濕、溫度循環、振動、粉塵油污

 亮度衰減與壽命目標（尤其戶外/長時間常亮設備）

四、5寸怎么選：

800×480 不是重點，重點是“接口線束+觸控+可讀性”三件事

1、確認到底是“并口RGB方案”還是“需要串行接口”

5寸 800×480 并口RGB模組在市場上很常見，你能在模組資料里看到“輸入 RGB signals”這類描述。

如果你主控沒有足夠的并口資源（或EMI壓力大），你就要考慮：

 主控是否支持 MIPI DSI 或 LVDS

 是否接受橋接方案（增加成本與風險，但減少并口線束壓力）

2、可讀性別只看“亮度數值”，要看“反射控制+貼合策略”

同是 500 nits，有的在強光下依然發灰；有的通過霧面/AG與貼合把對比拉起來，觀感會差一檔。你要把“環境光條件”寫進需求：

 室內 / 靠窗 / 半戶外 / 戶外直射

然后再定亮度與表面處理策略。

3、觸控選型：

小尺寸上“誤觸/水膜/手套”更容易放大問題，5寸很常見觸控一體化需求。你要提前定：

 RTP（電阻）還是 PCAP（電容）

 是否戴手套、是否有水膜/冷凝

 是否要蓋板玻璃硬化、是否要光學貼合

五、5.7寸怎么選：

VGA（640×480）不是落后，而是“工業兼容性資產”

很多工程師看到 5.7" 640×480 會下意識覺得“低”。但在工業系統里，它往往意味著：

 UI與驅動成熟、資源豐富

 許多控制板與舊平臺長期兼容

 結構標準化程度高

Kyocera 的 5.7" VGA 工業TFT條目給出典型工業參數：640×480、250 cd/m²、CMOS接口、-20~70℃工作溫度等，這類口徑就是“長期工業資產”的表現。

同時，市面上許多 5.7" VGA 方案會強調“40 pins 1ch TTL interface”并用于工業標準尺寸族群。

選型建議 ：

 如果你是儀表/控制面板/穩定UI，不追求高密度圖形，5.7" VGA 往往更省心。

 如果你確實需要更細膩UI或視頻類內容，那就別硬在 5.7" VGA 上“做優化”，而應在尺寸/分辨率路線里重新選型（比如 5" WVGA 或更高分辨率族群），并同步評估主控與接口。

六、同針腳≠同定義，同尺寸≠同結構

在 5寸/5.7寸小尺寸屏替代里，常見翻車點集中在 4 類：

1、 針腳數相同，但 Pin 定義不同 ：尤其并口RGB/TTL，40pin只是“外形相似”，不代表信號排列一致。

2、 背光驅動邊界不同 ：有的模組不帶背光驅動（需要你外置恒流/升壓），有的帶驅動板；你換屏不改驅動，輕則亮度不穩，重則燒驅動。

3、 結構厚度/連接器位置差幾毫米就裝不進去 ：小尺寸設備內部空間更緊，線束彎折半徑更小。

4、 觸控從RTP換到PCAP卻不改軟件與EMI策略 ：誤觸、漂移、靜電擊穿風險都會上來。

建議你把替代等級寫進項目文檔 ：

 A級：Pin-to-Pin + 結構Drop-in（真正直接換）

 B級：需改屏線/小轉接

 C級：需改時序/初始化/軟件

 D級：不建議替代

七、為什么對接“杭州精顯科技”：

小尺寸屏更需要“把規格對齊”的服務型供應商，5寸/5.7寸看似小，但因為空間緊、接口多樣、觸控與背光組合復雜，反而更考驗供應商的“規格核對與替代評估能力”。

杭州精顯科技官網公開信息顯示其生產和銷售工控TFT液晶顯示屏面板與LCD工業屏模組，并代理多個品牌TFT液晶屏，適合作為國內項目做選型詢價、規格指紋核對、替代路徑評估的對接入口。

讓溝通從“報個價”升級為“給一組可交付候選 + 差異說明 + 建議驗證項”。這樣更容易在樣機階段把風險抓出來，避免量產返工。

常見問題

Q1：5寸和5.7寸能不能互相替代？

A：多數情況下不建議“直接替”。5寸在工業里常見 800×480 + TTL/RGB 40pin家族，5.7寸經典是 640×480（VGA）+ TTL/CMOS 家族，接口與結構族群差異明顯。

Q2：5寸 800×480 選型時，最該優先確認哪三項？

A：優先確認接口類型與針腳定義（并口RGB/TTL是否匹配）、背光驅動責任邊界（是否帶驅動/你驅動能力范圍）、結構尺寸與連接器位置（能不能裝、線束能不能走）。

Q3：5.7寸 VGA（640×480）是不是“過時規格”？

A：在工業系統里它往往是“兼容性資產”。許多 5.7" 工業TFT仍以 VGA + CMOS/TTL接口、-20~70℃溫區作為典型口徑，適合穩定HMI與儀表類應用。

Q4：為什么我換了同為40pin的屏卻花屏/顏色不對？

A：40pin不代表Pin定義一致。并口RGB/TTL的信號排列、位寬、同步極性、像素時鐘范圍都可能不同；LVDS還涉及映射與通道組織。建議用規格書關鍵頁逐項對齊，再做灰階/棋盤格測試快速暴露問題。

Q5：詢價前我必須準備哪些信息，才能讓供應商給到可落地方案？

A：至少準備：屏的形態（LCM還是裸屏）、尺寸分辨率、接口與供電/背光驅動邊界、結構邊界（開窗孔位/連接器位置）、溫區與使用環境、項目數量與生命周期。對接杭州精顯科技這類服務型供應商時，把這些信息一次給全，候選收斂會更快。
