LCD工業液晶屏幕接口lvds可以兼容edp嗎？

LVDS“不能直接兼容”eDP，但可以“通過橋接”實現系統級兼容很多人看到LVDS和eDP都是差分線對，就直覺認為“線對接上去就能亮”。但工程上必須把一句話說透：同為差分信號≠協議兼容。

LVDS（用于液晶模組的FPD-Link/LVDS視頻鏈路）：本質是把并行RGB/像素時鐘串行化后按固定時序送到面板端，面板端按約定的像素時鐘與數據對重建圖像。
eDP（EmbeddedDisplayPort）：本質是DisplayPort體系，包含鏈路訓練（LinkTraining）、均衡/預加重、分包傳輸、AUX配置通道等機制。面板端并不是“等像素時鐘喂數據”，而是通過鏈路協商建立穩定鏈路后再傳輸視頻流。

因此在絕大多數項目中：

1·LVDS主控↔eDP屏：不能直連
2·真正可行的“兼容”通常是：加一顆（或一塊）橋接芯片/轉接板，把LVDS協議轉換成eDP（或反向轉換）。

工程上討論“兼容”，應當明確是“電氣直連兼容”，還是“系統方案兼容（橋接）”。這兩者完全不同。

一、為什么差分不等于兼容：

你可以把LVDS理解為“固定節拍的流水線”：像素時鐘決定每一拍送什么數據；鏈路本身很少做動態協商。

而eDP更像“先握手建鏈，再高速分包運輸”：鏈路速率、均衡、lane數量、訓練狀態都影響最終能否穩定顯示。

這帶來三類直接差異：

1.時鐘體系不同：LVDS強依賴像素時鐘；eDP依賴鏈路速率與訓練結果。

2.配置與控制路徑不同：eDP必須通過AUX等機制做參數配置/狀態管理；LVDS通常沒有這種配置通道。

3.帶寬與信號完整性要求不同：eDP的物理層速率更高、對走線與連接器更敏感（尤其在長線束/強EMI工業環境）。

1.1兼容的常見形態

在工業液晶屏項目里，出現LVDS與eDP兼容訴求通常來自兩類業務驅動：

主板固定（只有LVDS）但想換成eDP液晶模組：常見于升級更高分辨率、更好供貨周期的新屏。
屏固定（庫存/認證機型是LVDS）但新平臺只給eDP：常見于平臺迭代、SoC更換后接口變化。

兩種訴求的技術路線類似（都要橋接），但風險點不同：

復用主板→橋接更依賴面板端的eDP訓練與配置，AUX/HPD的實現關鍵；
復用舊屏→橋接要把eDP視頻流正確“還原”為LVDS時序，像素時鐘/雙通道配置更關鍵。

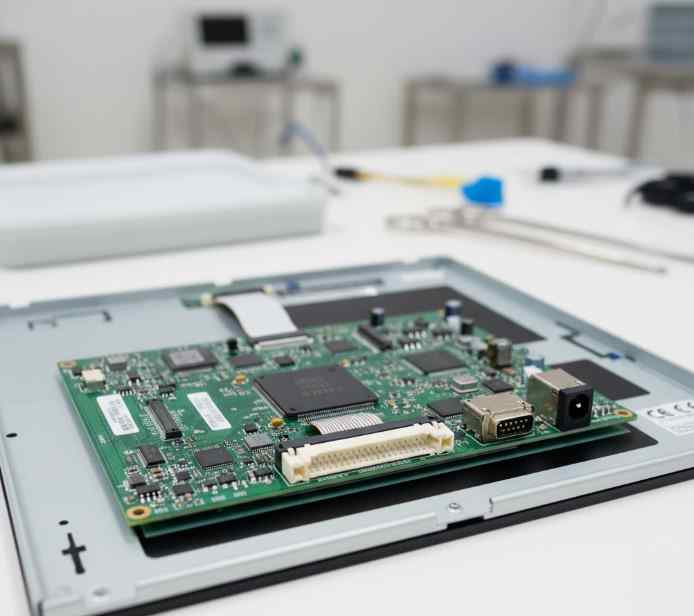

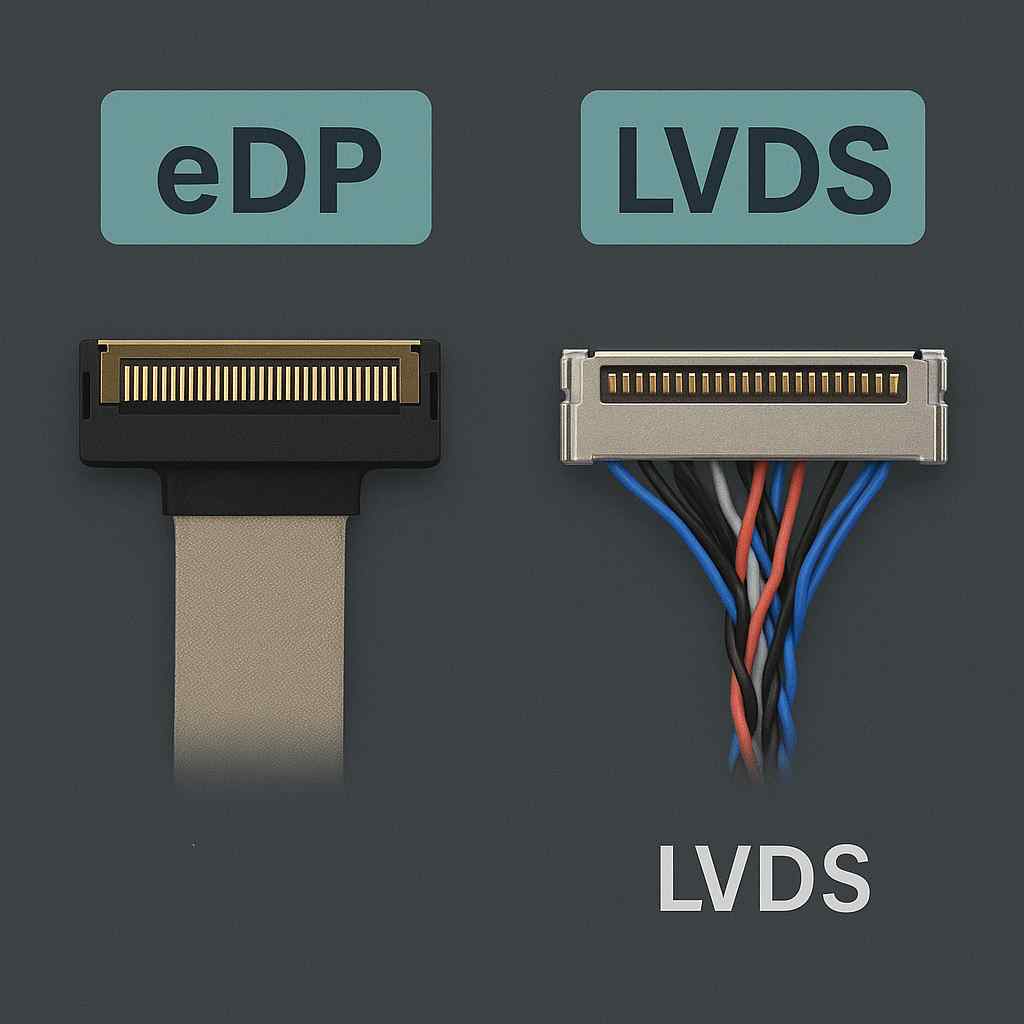

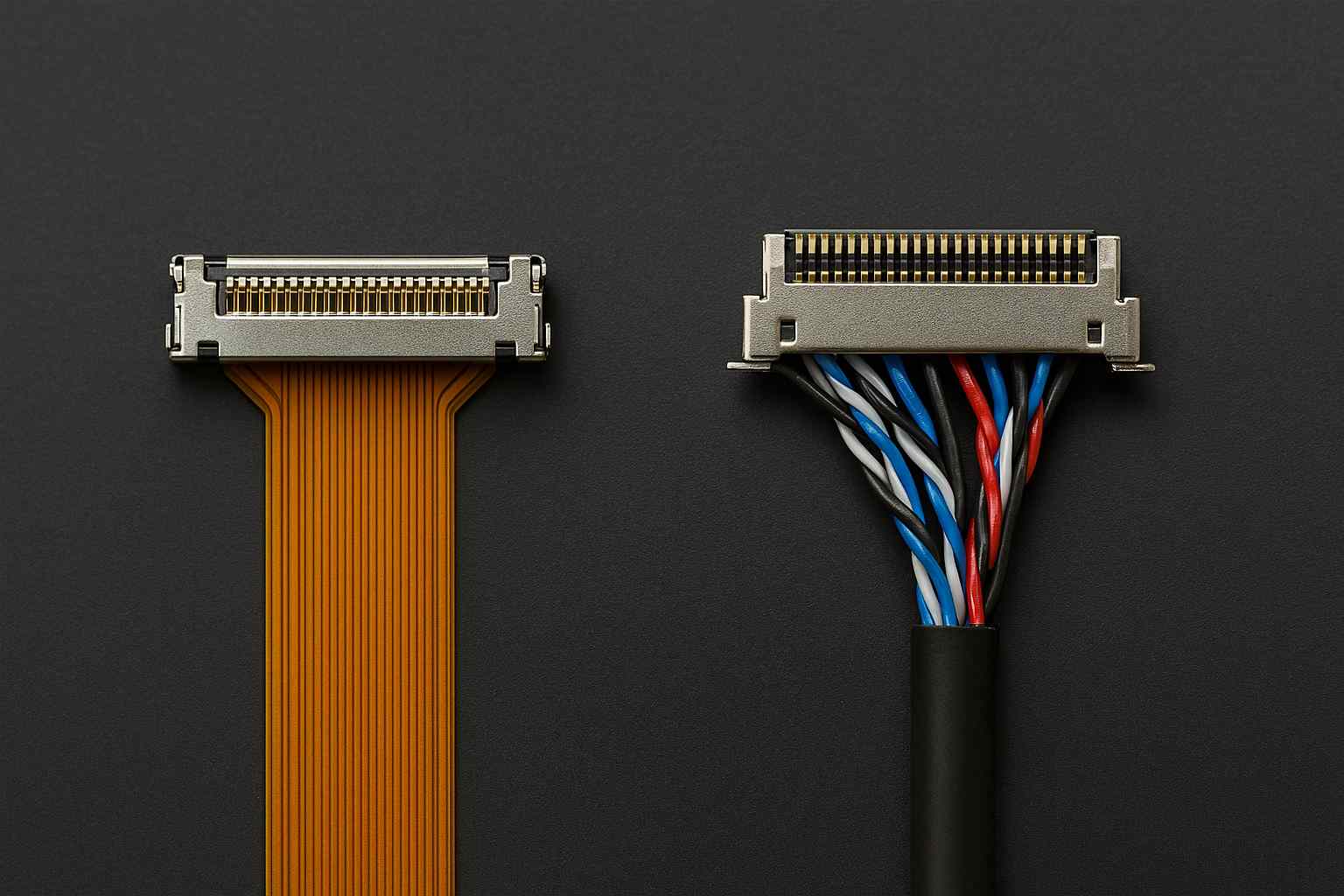

1.2一張表：LVDS vs eDP的關鍵差異

對比維度	LVDS接口	EDP接口	對“能否直連”的影響
信號本質	固定時序視頻數據串行化	DP體系的高速分包鏈路	不是同一協議，不能按線序硬接
時鐘機制	像素時鐘主導（PCLK）	鏈路速率+訓練協商	無訓練/協商就無法建立eDP顯示
配置通道	通常無獨立配置通道	有AUX/HPD等配置/管理	eDP屏需要配置與鏈路管理支持
Lane/通道	單/雙通道LVDS（常見）	1/2/4-laneeDP（常見）	lane規劃不同，映射需轉換
SI/EMI敏感度	相對較低（但仍需控阻抗）	更高（速率更高、均衡要求）	工業長線束下eDP更易翻車
典型“兼容方式”	主控直接驅動LVDS屏	主控直接驅動eDP屏	互轉通常依賴橋接芯片/板卡

二、確定要的是“電氣直連兼容”，還是“系統方案兼容”

討論“LVDS接口能否兼容EDP接口”，工程上有且只有三種現實結論：

1.不能直連：LVDS主控直接接eDP液晶模組（或反過來）——協議層不通，通常點不亮。

2.可以橋接：通過橋接芯片/轉接板把LVDS↔eDP做協議轉換，實現系統級兼容。

3.少數模組版本兼容：同一尺寸/規格的液晶模組可能存在LVDS版本與eDP版本（外觀相似但料號不同），所謂“兼容”其實是供應鏈層面的版本替換，而非電氣直連。

如果目標是量產交付，建議從“最小風險路徑”出發：

主控有什么輸出，就優先選同接口液晶模組；
只有在屏源/平臺被鎖死時，才考慮橋接。

2.1為什么橋接不是“接幾根線”：橋接芯片承擔了協議、時序、配置與電源管理

以LVDS→eDP為例，橋接芯片要做的事情包括：

1·把LVDS的固定時序視頻流，轉換成eDP的分包數據流；
2·建立eDP鏈路訓練，處理lane數、速率、均衡等；
3·通過AUX/HPD等通道完成面板側必要配置；
4·同時把背光、面板電源時序與系統上電順序協調好。

反向eDP→LVDS也一樣：

1·把eDP的視頻流還原為LVDS的像素時鐘與數據映射；
2·處理單/雙通道LVDS的映射、色深與時序匹配；
3·控制背光與面板供電，保證休眠/喚醒不花屏。

因此橋接方案從來不是“能點亮就結束”，而是“點亮+穩定+可量產”。

2.2工業場景下橋接方案的三大高風險點

1.帶寬/映射風險：分辨率、刷新率、色深一旦接近帶寬上限，就會出現“偶發花屏/抖動/黑屏恢復慢”。尤其是雙通道LVDS轉2/4-laneeDP的映射，必須精確匹配面板要求。

2.電源與時序風險：橋接芯片通常有多個電源域，上電時序不當會導致：

·訓練失敗→黑屏；
·偶發初始化失敗→“重啟才好”；
·溫漂后概率上升→“只在冬天/夏天出問題”。

3.SI/EMI風險：eDP速率更高，對走線、連接器、線束、屏蔽與回流更敏感。工業液晶屏的應用常伴隨長線束、強干擾、電機/開關電源噪聲，橋接一旦把高速鏈路從板內引到更復雜路徑，風險會放大。

2.3深度對比表：LVDS↔eDP“兼容方案”怎么選

方案路徑	本質	BOM成本	研發/驗證成本	量產風險	適用邊界（建議	常見翻車點
方案1：選同接口液晶模組（不橋接）	主控LVDS配LVDS屏/主控eDP配eDP屏	低	低	最低	主控接口不被鎖死，能換屏或換主板	供應鏈變更未管理（料號/版本）
方案2：LVDS主控→LVDS-to-eDP橋→eDP液晶模組	協議轉換+鏈路訓練+AUX配置	中	中高	中高	主板不能改，必須用eDP屏（供貨/規格鎖定）	上電時序、訓練失敗、EMI導致偶發花屏
方案3：eDP主控→eDP-to-LVDS橋→LVDS液晶模組	DP流還原為LVDS時序	中	中高	中高	平臺升級但必須復用LVDS庫存屏/認證屏	雙通道映射錯誤、像素時鐘邊界、休眠喚醒異常
方案4：選雙版本模組（LVDS版/eDP版）并做版本管理	供應鏈層面替換，不是電氣兼容	低到中	中	低到中	同規格長期供貨要求高，需要二供策略	料號混用、PCN未控、批次點亮差異
方案5：整機平臺改造（改主控/改接口）	從根上統一接口	高	高	低（長期）	生命周期長、出貨量大、希望一次性消滅橋接風險	周期長、軟硬件聯調成本大

傾向：

1·優先方案1/4（同接口或雙版本管理）：最利于量產穩定。
2·方案2/3（橋接）只在“主板或屏被鎖死”時采用，并且要把SI/EMI、時序、溫漂與休眠喚醒作為必測項，不要只做“點亮測試”。

2.4工程決策的“快準口訣”：什么時候不建議橋接

你可以用這幾個條件快速判斷橋接風險是否偏高：

1·分辨率/刷新率/色深接近上限（帶寬緊）
2·線束較長、連接器多、強EMI環境（電機/變頻/長線束）
3·要求休眠/喚醒頻繁且必須秒級恢復（容易觸發訓練/初始化邊界）
4·寬溫、密封散熱差（溫漂導致訓練成功率下降）

滿足越多條，越建議回到“同接口液晶模組”或“平臺統一接口”的路線。

三、可落地的兼容方案模板

方案模板A：LVDS主板→（LVDS-to-eDP橋接）→eDP工業液晶屏

典型訴求：主板已定型（只出LVDS接口），但目標工業液晶屏/液晶模組只有EDP接口（供貨、分辨率、尺寸被鎖）。

A-1架構建議（最小閉環）

LVDS輸出→橋接芯片（LVDSRx）
橋接芯片eDPTx→eDP液晶模組
AUX/HPD（若橋接需要）用于面板側配置與鏈路狀態
背光控制（PWM/EN）與面板電源時序（VDD、VGL/VGH等由模組內部決定或外置）統一由主板控制或由橋接協同

A-2關鍵工程點（按優先級）

1.帶寬與Lane規劃先算清

LVDS單/雙通道、色深、像素時鐘上限要與目標eDPlane數/速率匹配。
任何“接近上限”的方案，都要準備降級路徑（降刷新率/降色深/簡化時序），否則量產后極易出現“偶發花屏”。

2.上電時序與復位策略要寫進設計規范

橋接芯片往往多電源域，電源上升斜率、復位時序、面板上電順序會影響訓練成功率。
建議增加“自恢復機制”：訓練失敗可自動復位橋接并重新訓練，避免現場必須斷電重啟。

3.SI/EMI：eDP高速段優先做短、直、少連接

eDP走線盡量短且阻抗連續，減少過孔、轉接與連接器級聯。
若必須走線束，優先屏蔽雙絞，回流路徑明確，屏蔽層端接策略一致（避免地環路）。

4.背光噪聲隔離

高亮背光驅動/PWM是常見噪聲源，可能反過來影響eDP訓練與穩定性。
建議背光電源與橋接/面板邏輯電源做分區濾波，避免共地噪聲直接污染高速鏈路參考。

方案模板B：eDP主控→（eDP-to-LVDS橋接）→LVDS工業液晶屏（復用舊液晶模組）

典型訴求：平臺升級后只保留EDP接口，但客戶要復用舊庫存LVDS接口液晶模組（認證機型、成本或供應原因）。

B-1架構建議

eDP輸出→橋接芯片（eDPRx，含鏈路訓練）
橋接芯片LVDSTx→LVDS液晶模組
關鍵是LVDS單/雙通道映射、像素時鐘生成、以及面板時序嚴格匹配

B-2關鍵工程點（復用舊屏的“雷區”）

1.雙通道LVDS映射最容易翻車

很多LVDS屏對通道映射、bitmapping（JEIDA/VESA）與極性要求嚴格，錯一點就可能“能亮但顏色不對/抖動/偶發”。
必須拿到液晶模組的確切mapping要求（不要靠猜）。

2.休眠/喚醒與熱插拔行為必須驗證

eDP平臺常有省電策略，頻繁進入低功耗狀態；橋接后可能出現“喚醒黑屏/偶發花屏”。
這類問題不是調亮度能解決，通常是鏈路訓練、復位與時序問題，需要設計自恢復策略。

3.像素時鐘邊界與抖動

LVDS鏈路對像素時鐘質量敏感，橋接輸出時鐘抖動或邊界接近上限，會導致長時間運行后概率性錯誤。

3.2量產穩定必做驗證清單

你可以把下面當作橋接方案的最小驗證矩陣：

1.功能類：點亮、分辨率/刷新率、色深、背光PWM/調光線性、OSD/全灰階/純色顯示

2.穩定性類：長時間點亮（熱態）、多次冷啟動、反復休眠/喚醒、隨機復位壓力測試

3.環境類：高低溫（尤其熱態鏈路穩定）、振動（連接器/FPC微動）、濕熱（若有密封）

4.SI/EMI類：靠近電機/開關電源時是否出現花屏；ESD事件后是否可自恢復

5.線束邊界：不同線長、不同供應商線束/連接器的容差（最容易在量產暴雷）

四、常見問題

1：LVDS接口和EDP接口都是差分線，能不能直接接上去“碰碰運氣”？

不建議，也基本不現實。差分只是物理傳輸形式，協議層完全不同：LVDS是固定時序視頻數據串行化，eDP需要鏈路訓練、分包傳輸與配置通道。直連的結果通常是：點不亮，或偶發異常不可控。真正能跑起來的方案，幾乎都依賴橋接把協議轉換掉。

2：橋接到底值不值？是換液晶模組更劃算，還是加轉接板更劃算？

要看你被鎖死的對象是誰：

如果主控平臺可調整，

換成同接口的液晶模組往往更省研發驗證、量產風險最低；

如果屏源被鎖（比如必須用某款eDP工業液晶屏）且主板無法改，橋接才有價值；
如果是生命周期長、批量大、強EMI/長線束環境，橋接可能帶來長期隱患（偶發花屏、訓練失敗、溫漂問題），這時“平臺統一接口”反而更劃算。

一句話：橋接不是“省錢方案”，它是“約束下的折中方案”，成本不止在BOM，還在驗證與交付風險。

3：橋接后現場出現花屏/閃屏/黑屏恢復慢，優先查哪里？

按命中率排序建議你這樣排查：

1.上電時序與復位：訓練是否穩定？是否存在偶發初始化失敗？是否需要增加自動重訓練/看門狗？

2.線束與連接器：高速段是否過長、連接器級聯是否過多、屏蔽與回流是否連續？

3.供電噪聲與背光干擾：背光PWM/驅動是否把噪聲注入橋接/面板邏輯電源？濾波與地策略是否正確？

4.溫度與環境邊界：高溫/強干擾時概率上升，通常說明鏈路裕量不足而不是“軟件Bug”。

壓縮成一句可執行的話：LVDS與eDP在工業液晶屏上通常不能直連；所謂“兼容”大多是通過橋接芯片/轉接板實現系統級兼容。

工程決策上建議按風險從低到高排序：

1.同接口液晶模組優先：主控有LVDS就配LVDS屏；主控有eDP就配eDP屏。

2.雙版本模組做版本管理：同規格準備LVDS/eDP兩個料號，靠供應鏈與驗證體系保證替換可控。

3.橋接方案最后上：當主板或屏被鎖死無法變更時，用LVDS↔eDP橋接“救場”，但必須把上電時序、SI/EMI、溫漂、線束邊界與休眠喚醒納入必測項，否則很容易出現“實驗室OK、現場翻車”。
