15.6寸FHD類型的LCD工業液晶屏，怎么判斷是eDP還是LVDS？

同樣是15.6寸1920×1080，接口路線可能完全不同；別先看尺寸，先看型號和規格頁。

很多人做15.6寸FHD屏選型時，只要是15.6英寸、1920×1080，似乎就應該屬于同一類屏。真正到項目替換、改裝、備料或者售后階段，問題往往不是卡在分辨率，而是卡在接口：它到底是eDP，還是LVDS？公開資料已經能說明這一點。比如AUO的G156HAN03.0明確是eDP1.2、2lanes、30pins、3.3V；而LGDisplay的LP156WF1-TLB2同樣是15.6寸FHD，卻是LVDS（2ch，6-bit）、40pins、3.3V。也就是說，“同尺寸、同分辨率”只能幫你縮小范圍，不能直接得出接口結論。

這也是15.6寸FHD屏最容易讓人誤判的地方。因?yàn)樗Ｒ娏耍Ｒ姷胶芏嗳藭?huì)自動套用經驗：筆電屏、工控屏、嵌入式顯示屏，看起來都差不多。但在實際項目里，接口路線決定的是主板、排線、驅動板和替換邏輯能不能成立。一旦把eDP屏當成LVDS屏來配，后面通常不是“效果差一點”，而是直接接不上、點不亮，或者項目要額外改板改線。

判斷方式，不是猜，而是看完整型號

如果手上有原屏，最快、最穩妥的方法永遠是：先拍完整背貼型號，再查規格頁。原因很簡單，因?yàn)橐?guī)格頁會直接告訴你它到底是eDP還是LVDS。像G156HAN03.0規格頁明確寫著eDP1.2（2lanes）30pins；而LP156WF1-TLB2則明確寫著LVDS（2ch6-bit）40pins。這一步一旦確認，后面的替換思路基本就清楚了。

很多項目一開始就走偏，往往不是因?yàn)榧夹g(shù)難，而是因?yàn)橹挥浟税虢匦吞?hào)，比如只記“15.6FHD”“AUO屏”“LG屏”，或者只說“30針/40針”。這些信息都不夠。真正有用的是類似G156HAN03.0、LP156WF1-TLB2、WF1560ATWAA5LNN0這種完整型號。因?yàn)榻涌谂袛噙@件事，本質上不是看“像不像”，而是看“規格書里到底怎么寫”。

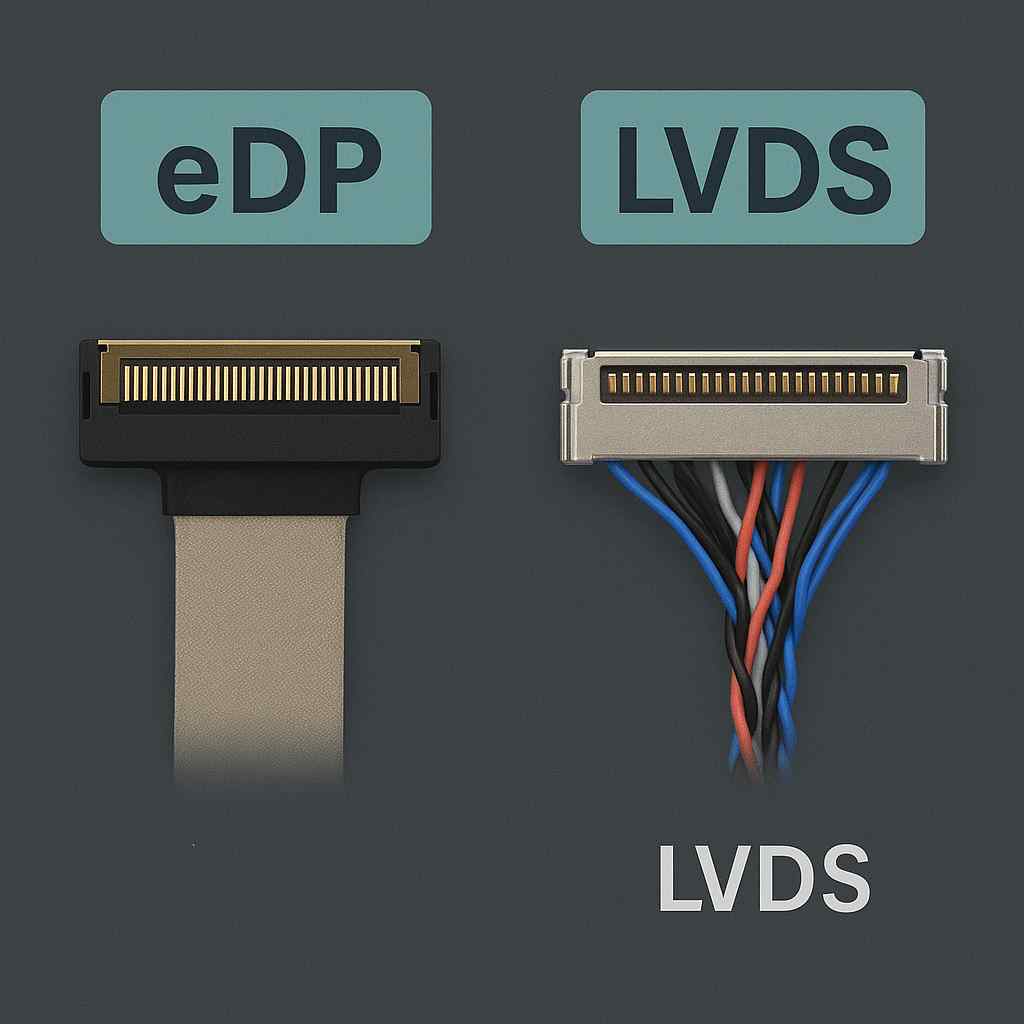

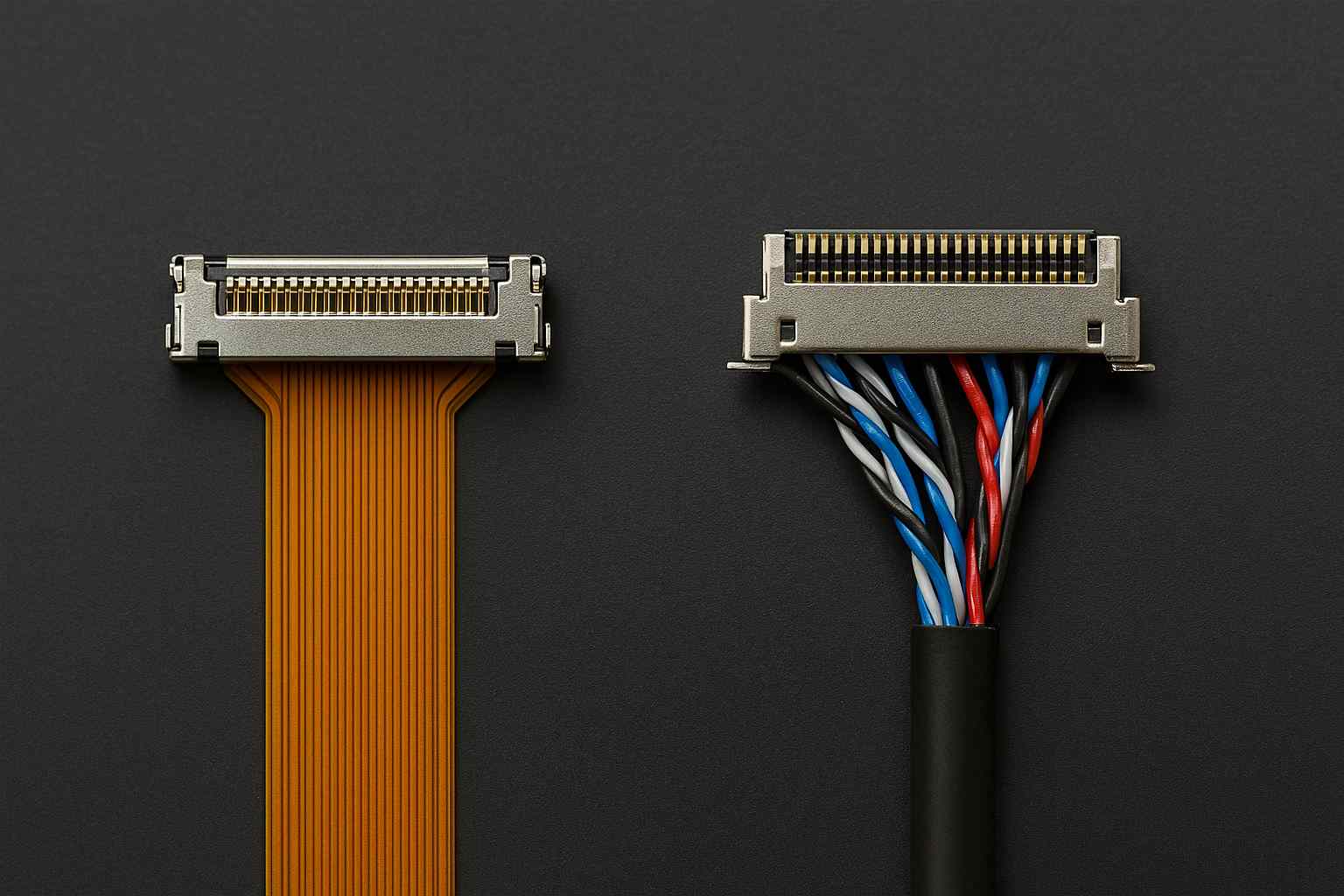

第二種先看針數

如果一時查不到規格書，最常用的經驗判斷是：15.6寸FHD屏里，30pin更常見于eDP，40pin更常見于LVDS。公開案例很典型：G156HAN03.0是30pineDP；LP156WF1-TLB2是40pinLVDS。所以在維修現場、樣機確認、備料初篩階段，這個經驗確實有參考價值。

但一定要記住一句話：針數不是最終結論。因?yàn)槭袌?chǎng)上同樣能見到40pin的eDP屏。例如公開流通信息里，LP156WFD-SPH2/SPH1就被標注為15.6英寸、1920×1080、40pin、eDP（2lanes）的觸控面板路線。這說明“40pin=LVDS”只能做初篩，不能直接拿來拍板。真正要下結論，還是得回到規格頁或可靠參數頁。

更直白地說，30pin/40pin只是在告訴你接口長什么樣，eDP/LVDS才是在告訴你它到底怎么工作。

第三種判斷法：

看規格頁里的關鍵詞，而不是只看亮度和尺寸，很多人打開參數頁之后，注意力會先落在亮度、對比度、視角這些信息上。但對判斷eDP/LVDS來說，真正有價值的是下面這些關鍵詞：

1·eDP/LVDS
2·2Lanes/2ch
3·30pins/40pins
4·eDP1.2/eDP1.3
5·LVDS（2ch，6-bit）

比如G156HAN03.0的公開資料直接寫著eDP1.2（2lanes）30pins；而LP156WF1-TLB2寫的是LVDS（2ch6-bit）40pins。這幾行信息本身就足夠判斷大多數替換項目，不需要你先研究一整頁時序圖。

這里有個非常實用的小規律：eDP常寫“Lanes”，LVDS常寫“ch”或“channel”。

看起來只是英文寫法不同，實際上它已經在提醒你：這是兩套不同的信號體系。對渠道和終端采購來說，這個判斷方法比背接口原理更實用，因?yàn)樗茉趦扇雰?nèi)完成第一輪識別。

為什么15.6寸FHD這一類屏最容易把人繞進去？

因?yàn)樗扔写罅縠DP，也確實還有LVDS。G156HAN03.0是典型的eDP30pin；Winstar的WF1560ATWFA5LEN0也是15.6英寸、1920×1080、eDP的工業路線；但WF1560ATWAA5LNN0又明確是15.6英寸、1920×1080、LVDS、2ch-LVDS的工業級產品。也就是說，在15.6寸FHD這個區間里，eDP不是唯一答案，LVDS也沒有完全退出工業項目。

這恰恰是最容易誤判的地方。很多人會默認：“現在15.6寸FHD應該都是eDP了吧？”這種經驗在不少消費類筆電屏上成立，但放到工業液晶屏項目里就不夠穩。因?yàn)楣I(yè)項目更強調生命周期、兼容舊系統、寬溫和供貨延續性，所以LVDS的15.6寸FHD屏仍然存在，而且公開資料里就是能查到的。這也是為什么做工業液晶屏選型時，不能只照搬消費類項目經驗。

現場判斷時怎么處理？

如果就在做一個真實項目，我建議按這個順序來：

先看完整型號。這是最穩的入口。

再看規格頁里寫的是eDP還是LVDS。

如果一時看不到規格頁，再看針數：30pin優先懷疑eDP，40pin優先懷疑LVDS。

最后再看“2Lanes”還是“2ch”這種關鍵詞，做最終確認。

這套順序的好處在于：它既適合維修現場，也適合渠道備料，還適合工業設備項目做預判。它不要求你先懂復雜的接口原理，但能幫你快速排除大部分“同尺寸不同接口”的誤配風險。

判斷eDP還是LVDS

很多人覺得判斷接口，只是為了買對一塊屏。其實更深一層，它是在判斷：你原來的主板、排線、驅動板和線束還能不能繼續復用。

如果原屏是LVDS40pin，你換成了eDP30pin，那通常就不是“換一塊屏”這么簡單，而是整條鏈路都要重看。

如果原屏是eDP30pin，你誤買成LVDS40pin，問題也不是“亮度差點”，而是項目方向都錯了。

也正因?yàn)檫@樣，越來越多做工業液晶屏配套的項目，不再只問“有沒有同尺寸屏”，而是會先把接口邊界核清楚。像杭州立煌科技這類長期做工業液晶屏、LCD液晶屏、液晶顯示屏選型和配套的供應方，真正有價值的地方，往往不是只報一個“15.6寸FHD屏”，而是能先幫客戶把eDP/LVDS、針數、主板兼容、排線方向這些問題理順。對渠道商來說，這能減少誤配；對行業客戶來說，這能減少試錯和返工。

15.6寸FHD類型的LCD工業液晶屏，到底是eDP還是LVDS？

最穩妥的答案不是靠猜，也不是靠經驗拍板，而是靠完整型號+規格頁+關鍵詞識別。公開案例已經很能說明問題：

G156HAN03.0、WF1560ATWFA5LEN0屬于典型eDP路線；

LP156WF1-TLB2、WF1560ATWAA5LNN0屬于明確的LVDS路線；

而LP156WFD-SPH2/SPH1又提醒我們，40pin也可能是eDP。所以經驗可以幫你快篩，但不能代替最終確認。

常見問題

1、15.6寸FHD屏是不是大多數都是eDP？

不能這么絕對判斷。

公開資料里，像G156HAN03.0、WF1560ATWFA5LEN0確實是eDP，但LP156WF1-TLB2和WF1560ATWAA5LNN0又明確是LVDS，所以15.6寸FHD并不只有eDP一種路線。

2、30pin就一定是eDP嗎？

大多數時候可以優先這樣懷疑，但不能直接當最終結論。

公開案例里，15.6寸FHD的G156HAN03.0和B156HAN04.5都是30pineDP，所以30pin在這一類屏里確實常見于eDP。

3、40pin就一定是LVDS嗎？

不是。

雖然LP156WF1-TLB2是40pinLVDS，但公開流通信息里L(fēng)P156WFD-SPH2/SPH1又是40pineDP（2lanes）。所以40pin只能做初篩，不能直接下結論。

4、怎么最快判斷一塊15.6寸FHD屏是eDP還是LVDS？

最快的方法是拍完整背貼型號，然后查規格頁。

如果暫時查不到規格頁，就先看針數做第一輪篩查，再看規格頁里的關鍵詞：是寫eDP（2Lanes），還是寫LVDS（2ch）。

5、為什么做工業液晶屏項目時，不能只看尺寸和分辨率？

因?yàn)槌叽绾头直媛手荒苷f明顯示規格，不能說明系統兼容性。

真正決定能不能替換的，還是接口類型、針數、主板輸出和排線邊界。對項目型采購來說，這些比“是不是15.6寸FHD”更重要。
