GV070WSM-N10工業液晶屏LCD7寸屏配套驅動板怎么選？

做7寸屏項目，真正把人卡住的，是“買到了以后，板怎么配、線怎么接、背光怎么拉起來”。GV070WSM-N10就很典型。它不是那種只要分辨率對上就能隨便找塊通用板直接上的屏。規格書顯示，這塊屏是7.0英寸、1024×600、350nit、800:1、ADS、60Hz、LVDS32pin（1ch，8-bit）FPC方案，背光是WLED[4s6p]，并且沒有內置背光驅動。這幾個條件疊在一起，已經決定了它的驅動板不能靠“差不多”來配。

如果把這件事說得更直白一點：

GV070WSM-N10選驅動板，先看輸入源，再看LVDS輸出規格，最后才是板子本身。很多人一上來就問“有沒有7寸1024×600的驅動板”，這個問法太粗了，因為這塊屏的關鍵不只是7寸和1024×600，而是LVDS32pin、1通道8-bit、無內置背光驅動。只要這幾個邊界沒核清楚，板子就算能點亮，也未必能穩定交付。

GV070WSM-N10是什么類型的屏

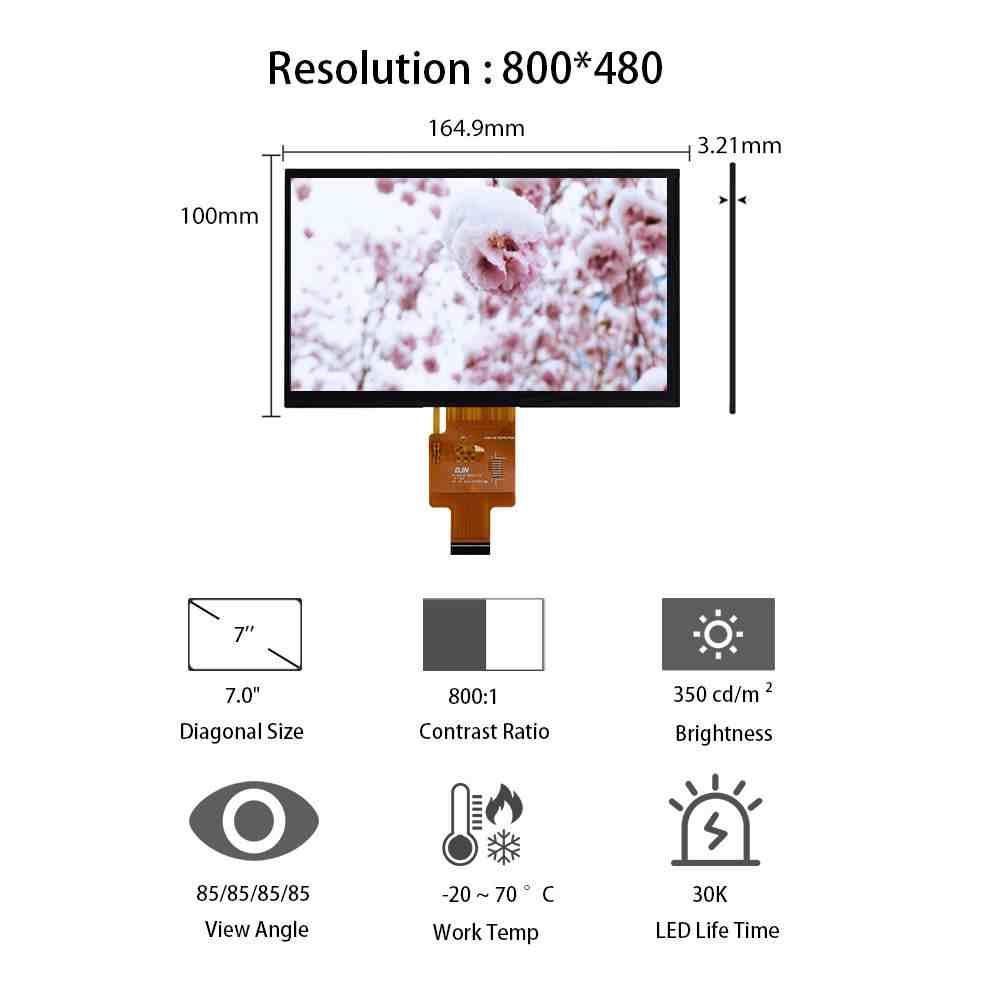

GV070WSM-N10的公開參數很適合一句話概括：它是一塊偏工業應用的7寸LVDS屏，不是MIPI屏，也不是RGBTTL屏，更不是帶標準HDMI輸入的整機小顯示器。它的顯示區約154.214×85.92mm，外形尺寸約164.9×100×3.21mm，工作溫度-20~70°C，存儲溫度-30~80°C，這些都說明它更適合工業電腦、終端控制、打印設備、嵌入式顯示這類應用。

選驅動板，先看主板輸出什么

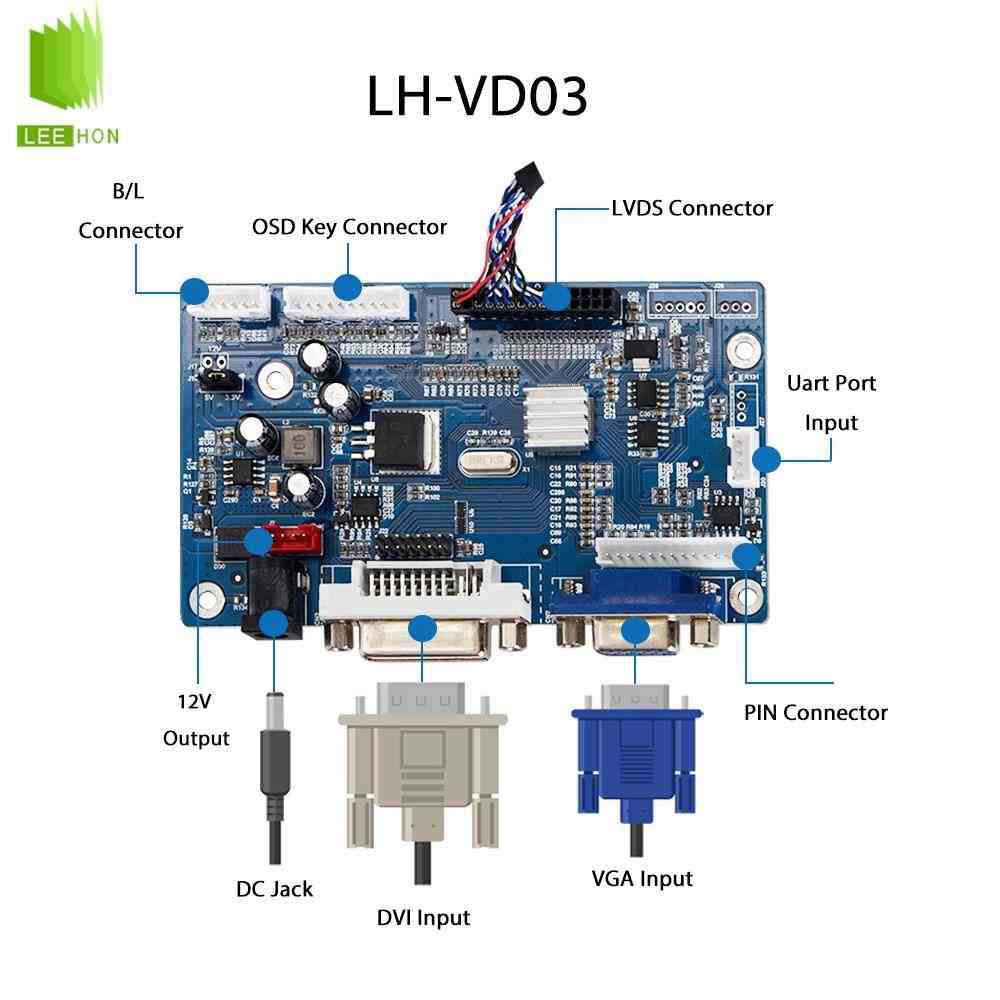

因為驅動板本質上是在做兩件事：一頭接你的主控或信號源，另一頭把信號變成GV070WSM-N10能吃進去的LVDS32pin。如果你的主板本身就能輸出LVDS（1ch，8-bit），那很多時候你不一定需要一塊完整的HDMI/VGA轉換驅動板，你更需要的是把供電、背光和線序配準。反過來，如果你的前端輸出是HDMI、VGA、DVI這類標準視頻信號，那你要找的就不是“通用7寸板”，而是明確支持1024×600并能輸出LVDS32pin的控制板。公開市場信息里，圍繞GV070WSM-N10已經有配套的HDMI驅動板和匹配觸摸方案在流通。

所以，真正正確的提問方式不是：“有沒有GV070WSM-N10的驅動板？”

而是：“我的信號源是什么，這塊屏要求什么，中間要不要做協議轉換和背光驅動。”

這塊屏最容易踩的坑事

第一，看到7寸1024×600，就以為板子都能通用

這是最常見的誤區。

7寸1024×600只是顯示規格，不是接口結論。GV070WSM-N10的公開參數寫得很清楚：LVDS32pin（1ch，8-bit）FPC。如果拿RGBTTL板、MIPI板，或者拿別的40pin邏輯去套，參數表看上去很接近，實際項目里大概率還是會卡住。

第二，只看顯示信號，不看背光

這塊屏的背光是WLED[4s6p]，withoutdriver。這句話的意思不是“背光不重要”，而是恰恰相反：背光驅動需要外部系統或驅動板來補。很多項目顯示信號接對了，最后不亮，問題往往不是圖像沒送進去，而是背光沒有被正確拉起。

第三，只問“能不能點亮”，不問“能不能長期穩定跑”

實驗室點亮一塊屏，和項目交付用一塊屏，是兩回事。

GV070WSM-N10的工作溫度、背光形式、接口定義都更偏向規范型工業模組，所以真正合適的驅動板，不只是“支持1024×600”就夠了，還要看：

•板子是否真的匹配LVDS32pin
•背光驅動是否穩定
•OSD或固件里是否能正確調出1024×600
•板子尺寸和排線方向是不是適合整機結構

這些問題，決定的是項目能不能量產，不是樣機能不能亮一下。

還需要考慮觸摸

這是GV070WSM-N10很值得提前想清楚的一層。

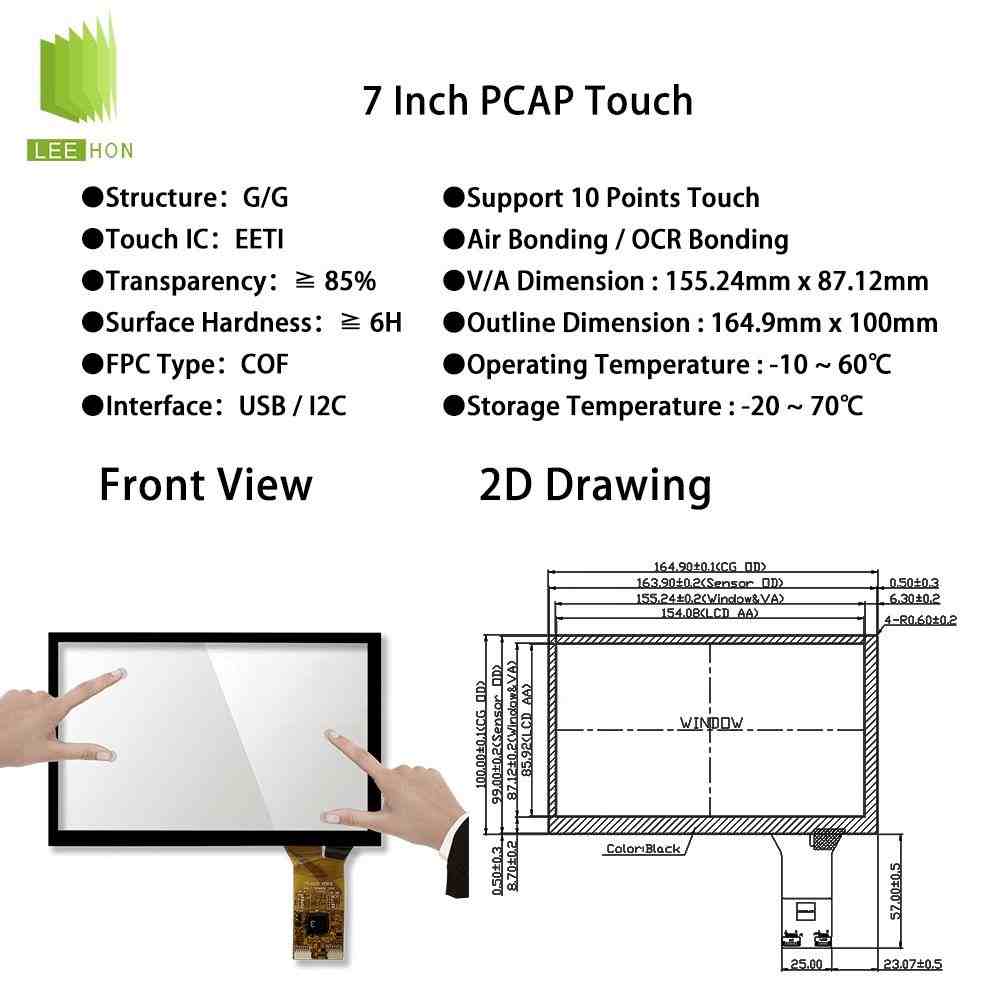

因為規格書已經說明，它存在帶GGtouchsensor的版本；而公開供應信息也顯示，這塊屏有匹配的電阻觸摸、電容觸摸以及HDMI驅動板方案。換句話說，顯示和觸摸在這塊屏上是兩條并行邏輯：顯示由LVDS驅動板解決，觸摸則通常還需要單獨的觸摸控制接口或控制板。你不能默認“屏亮了，觸摸自然就能用”。

這也是為什么很多7寸項目看起來不復雜，實際卻總是在后期返工。因為前期只盯著LCD液晶屏本體，沒把驅動板+背光+觸摸當成一整套系統來考慮。

選“配套路徑”

如果把GV070WSM-N10驅動板選型這件事說得更像項目管理一點，我會建議你按下面的順序看：

先看你的輸入源是不是HDMI/VGA/DVI/原生LVDS。

再看目標屏端是不是LVDS32pin，1ch，8-bit。

接著確認背光是不是由板卡負責，還是你要單獨做驅動。

最后再決定是不是要把觸摸一起打包進方案。

這樣看，事情就會簡單很多。因為你會發現，你真正要選的不是一塊“萬能驅動板”，而是一條完整的配套路徑：

•只做顯示，還是顯示+背光
•只做顯示，還是顯示+觸摸
•只是開發點亮，還是最終量產交付

路徑不同，板子選擇完全不同。

杭州精顯科技供應方配套

因為這類項目，真正難的不是找到屏，而是把“屏、板、觸摸、線材、接口定義”一次性理順。

公開供應信息里，圍繞GV070WSM-N10已經可以看到匹配HDMI驅動板、匹配觸摸方案這類配套服務。對渠道商、行業客戶和設備制造商來說，這種配套價值通常比單純知道一個型號更實際。像杭州精顯科技這類長期做工業液晶屏、LCD液晶屏、液晶顯示屏配套的供應方，真正有價值的地方，往往不是告訴你“有這塊屏”，

GV070WSM-N10這塊7寸屏，本身并不難理解。真正容易出問題的，是大家總想把它理解得太簡單。規格書已經把它說得很清楚：7.0英寸、1024×600、LVDS32pin（1ch，8-bit）、350nit、800:1、WLED無內置背光驅動，且存在帶GGtouchsensor的版本。這意味著它從一開始就不該被按“普通7寸通用屏”去處理，而應該被當成一塊有明確接口和配套邊界的工業液晶屏來看。

所以，GV070WSM-N10驅動板怎么選？最穩妥的答案不是“找一塊7寸1024×600的板”，而是：

先確認輸入源，再確認LVDS輸出規格；先確認背光，再確認觸摸；最后再決定是通用控制板，還是項目型配套方案。

常見問題

1、GV070WSM-N10這塊屏是什么接口？

它是LVDS接口，不是MIPI，也不是RGBTTL。

公開參數顯示它采用LVDS32pin（1ch，8-bit）FPC。

2、為什么這塊屏不能只按“7寸1024×600”去找驅動板？

因為分辨率只是顯示規格，不是接口結論。

GV070WSM-N10的關鍵邊界是LVDS32pin、1通道8-bit、無內置背光驅動，這些條件不對，板子就算標著1024×600也未必能穩定使用。

3、GV070WSM-N10的背光為什么要單獨確認？

因為它的背光沒有內置驅動器。

規格書寫明這塊屏是WLED[4s6p]，WithoutDriver，所以項目里必須確認驅動板或系統端是否提供合適的背光驅動。

4、這塊屏有觸摸版本嗎？

沒有。

可以找精顯科技配套觸摸方案

5、如果我要做項目配套，最穩妥的選型順序是什么？

先看前端輸入源，再看屏端LVDS規格，再看背光和觸摸。

也就是先確認主板輸出什么，再確認是否需要HDMI/VGA轉LVDS控制板，最后再決定是否把觸摸和線材一起做成完整方案。
