NT156WHM-N34京東方15.6寸液晶屏點亮后花屏的常見原因

很多項目現場都有過這種情況：

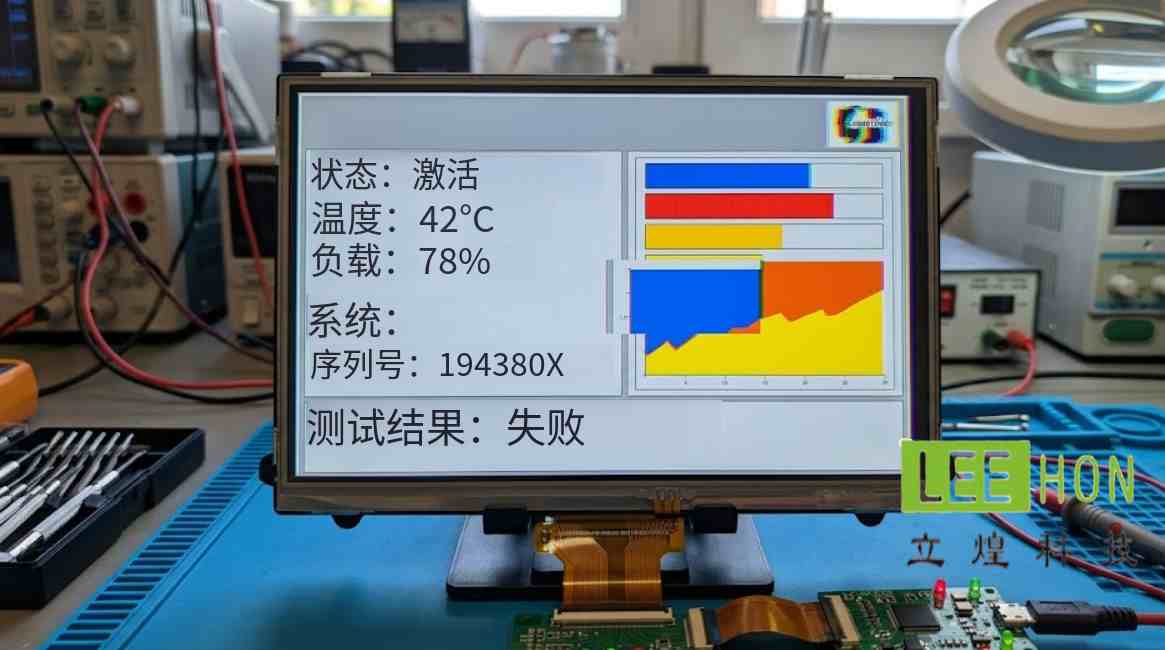

屏亮了，但畫面不對。不是徹底黑屏，也不是完全白屏，而是出現彩條、抖動、局部錯位、字符重影、顏色異常，甚至時好時壞。這個階段最容易出現的誤判就是一句話：“是不是屏壞了？”

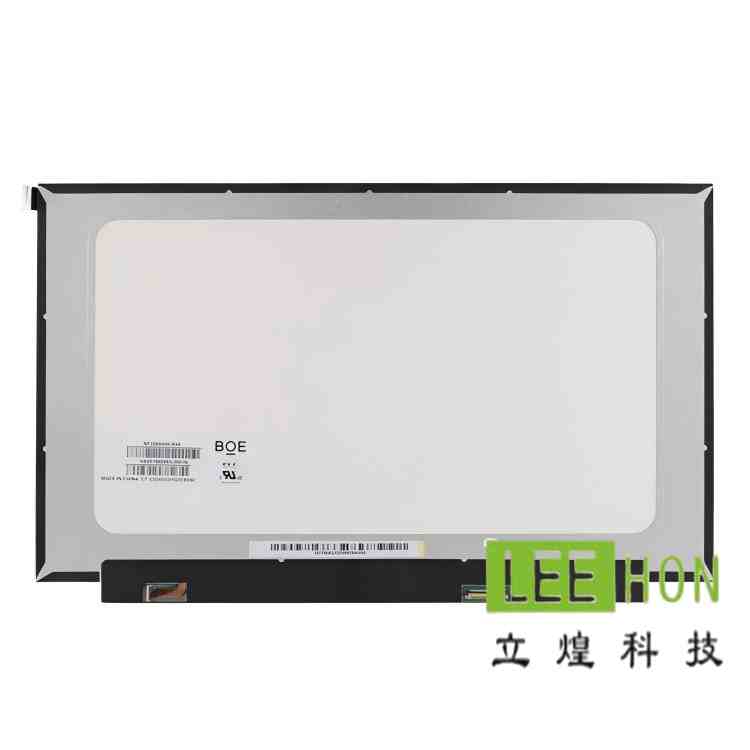

如果型號是NT156WHM-N34，這個結論往往下得太早了。公開資料顯示，這是一塊BOE15.6英寸、1366×768、220cd/m²、400:1、TN、60Hz、eDP（1lane）40pins、3.3V、WLED9s4p、帶LEDDriver、350.66×216.24×3.2mm的液晶模組。也就是說，它不是傳統LVDS40pin屏，而是40pin的eDP屏。這件事非常關鍵，因為很多“點亮后花屏”的問題，恰恰不是屏本體壞了，而是接口理解錯了、線序假設錯了、主板輸出邊界沒對上。

NT156WHM-N34是eDP“40pin”

公開資料已經明確給出，NT156WHM-N34是eDP（1lane）40pins，不是LVDS。這個信息看起來只是參數表里的一行字，但它對排查方向的影響非常大。因為很多老項目、老維修經驗里，大家會下意識把40pin和LVDS綁定在一起，而NT156WHM-N34恰恰是一個很典型的反例。

這意味著如果你項目里“屏已經點亮，但出現花屏”，你就不能沿著“老式LVDS花屏”的慣性去查全部問題，而是要先回到這塊屏真正的接口定義上來。它是eDP1lane、3.3V、WLED帶LEDDriver、1366×768，這幾個條件組合在一起，已經足夠決定它的高頻故障路徑和傳統LVDS屏不完全一樣。

花屏，不是一個故障點，而是一種結果

這個視角很重要。很多人把“花屏”當成單一故障，其實它更像一個結果：數據進來了，但進得不完整、不穩定、或定義不匹配。

對NT156WHM-N34來說，這種結果通常更應該優先懷疑以下幾層：

1·主板輸出和屏的接口定義沒完全對上
2·屏線雖然能插上，但線序或實際適配關系不對
3·eDP鏈路本身不穩
4·分辨率、時序或初始化配置不對
5·連接器接觸和線材質量有問題

換句話說，花屏大多數時候說明“系統不是完全不工作”，而是“系統工作在錯誤狀態里”。這和黑屏完全不同。黑屏更像“鏈路沒起來”，花屏更像“鏈路起來了一部分，但沒跑對”。這也是為什么項目里一旦出現花屏，更應該先查“定義”和“鏈路”，而不是一上來就換屏。這個判斷建立在該屏公開接口為eDP1lane40pin的事實之上。

第一優先級：先查“屏線是不是被當錯類型了”

屏線有沒有被誤當成別的類型來配。因為這塊屏最大的迷惑性就在這里：

它明明是eDP40pin，但外觀上又很容易讓人按“40pin老屏經驗”去套。一旦項目里使用了通用線、替代線、舊項目遺留線，或者是“同尺寸屏直接沿用舊線”的做法，花屏概率會明顯升高。原因不是尺寸不對，而是線的電氣定義、信號分配或鏈路能力并不真正匹配NT156WHM-N34。很多現場會出現一種非常典型的現象：

屏能亮，背光正常，畫面有內容，但字符有彩邊、界面周期性抖動、或者某些顏色塊明顯錯位。

這種狀態下，優先不要懷疑屏壞，而要先回頭問：

1·這根線是不是專門對這塊屏定義過
2·原主板輸出到底是不是eDP
3·這根“40pin線”到底是為哪類40pin屏準備的
4·有沒有中間轉接件把定義帶偏

對NT156WHM-N34這類屏來說，能插上，不代表定義就對。

第二優先級：再查主板輸出是不是按1366×768/eDP1lane在跑

花屏排查里，第二個優先級不是屏，而是主板。公開資料顯示，NT156WHM-N34的顯示規格是1366×768，60Hz，eDP1lane，3.3V。這意味著項目里如果主板輸出雖然也是eDP，但分辨率、lane邏輯、初始化或鏈路邊界沒有按這塊屏來跑，花屏就很容易發生。

這里最常見的實際問題有兩類：

1·第一類，是輸出格式不對。主板或驅動板雖然名義上支持eDP，但輸出給這塊屏的實際模式并不是它最合適的1366×768/60Hz路線，于是就會表現成圖像能出來，但邊緣錯位、局部條紋、色塊異常。

2·第二類，是屏沒換錯，但板還按別的屏在跑。比如項目原來跑的是另一塊15.6寸屏，尺寸一樣、針數也一樣，但接口細節和參數不完全一致。更換到NT156WHM-N34后，如果驅動配置沒有同步調整，花屏就會成為非常典型的表現。

所以在現場，花屏優先查主板輸出邏輯，通常比優先懷疑面板本體更高效。

第三優先級：接插件和排線接觸問題

很多人做排查時喜歡先查“復雜原因”，反而漏掉最樸素的一層：接插件有沒有壓實，線有沒有虛接，座子有沒有偏。

NT156WHM-N34是40pin路線，本身就意味著連接器和排線是重要邊界。公開參數里雖然沒有展開針腳圖，但已經足夠說明它不是那種可以完全忽略裝配細節的粗放型屏。對這類薄型15.6寸屏來說，接觸問題在花屏場景里往往比黑屏更常見。因為黑屏通常意味著完全斷了，而花屏更像“接上了，但沒接穩”。

項目現場里，如果出現下面這些情況，就要高度懷疑接觸層面：

1·輕微晃動機器，花屏會變化
2·壓住某一側排線，畫面暫時恢復
3·冷機還好，熱起來以后花屏加重
4·某些顏色或局部區域總是更容易異常

這些現象往往不需要你先去懷疑“屏壞了”，反而更應該先把插座、FPC、線材壓接、接口污染這幾層重新過一遍。對渠道和現場維修來說，這一步通常比直接換料更省成本。

第四優先級：如果屏已經亮了，背光一般不是第一嫌疑人

這是一個很實用但經常被忽略的判斷技巧。公開資料顯示，NT156WHM-N34采用WLED9s4p，15k小時，帶LEDDriver。這意味著它的背光系統已經相對完整。如果項目里屏已經亮了，而且不是“局部發暗”“忽明忽暗”這種問題，那么背光通常不是花屏的第一優先級嫌疑項。

為什么這件事值得單獨說？

因為很多現場會把“所有顯示異常”都歸到“背光有沒有問題”這一層。

其實花屏和背光通常不是同一類問題：

1·背光問題更容易表現為黑、暗、閃
2·花屏問題更容易表現為條紋、錯位、色塊、字符異常

所以，NT156WHM-N34一旦已經有背光、有畫面，排查重點應該更偏向信號鏈、主板定義、線材和接觸，而不是先盯著背光系統不放。

花屏排查，不是“從復雜到簡單”

很多人習慣的排查順序是：

先懷疑屏壞、再懷疑主板壞、最后才回頭看線

但對NT156WHM-N34這種型號，我更建議你反過來：

先看定義，再看線，再看主板，最后才看屏。

為什么？

因為這塊屏最大的問題，不在它本身，而在它太容易被按“40pin老經驗”誤解。

只要定義誤判，后面全部排查都會跑偏。所以對這類屏，最值錢的不是會測很多點，而是一開始就站對方向。可以把這個思路記成一句話：

花屏先查“是不是按錯路接了”，再查“是不是沒接穩”，最后才查“是不是件壞了”。

為什么會找杭州精顯科技

因為NT156WHM-N34這種項目，說到底不是“換不換一塊屏”的問題，而是能不能把屏、線、板、定義、排查路徑一起講清楚的問題。

對LCD液晶屏渠道和行業客戶來說，真正麻煩的通常不是沒貨，而是：

1·40pin到底是不是同一路
2·這塊屏到底是eDP還是別的舊經驗路線
3·花屏到底是屏壞了，還是線和板沒配對
4·替代線束能不能直接用
5·主板是不是還在按原來的屏定義輸出

像杭州立煌科技這類長期做工業液晶屏、LCD液晶屏、液晶顯示屏選型和配套判斷的供應方，價值往往就在這里：不是只給你一塊屏，而是能繼續往下幫你把接口邊界、線束邊界和排查順序一起理順。這樣項目會少很多本來沒必要的誤判。

NT156WHM-N34這塊15.6寸屏，公開參數并不復雜：1366×768、220nit、eDP（1lane）40pin、3.3V、WLED帶LEDDriver、350.66×216.24×3.2mm。但恰恰因為它“看起來不復雜”，所以特別容易被經驗誤判。尤其在點亮以后出現花屏時，最不該做的就是一上來先把鍋甩給屏本體。NT156WHM-N34花屏，優先先查接口定義和線，不要先怪屏。

常見問題

1、NT156WHM-N34是LVDS還是eDP？

公開資料顯示，NT156WHM-N34是eDP（1lane）40pin，不是LVDS。

這也是它最容易被誤判的地方，因為很多人會把40pin直接聯想到老式LVDS路線。

2、NT156WHM-N34點亮后花屏，第一優先級該查哪里？

優先先查屏線和接口定義。

因為這塊屏的最大風險點在于“40pin但其實是eDP”，很多項目花屏不是屏壞了，而是線和板按錯思路配了。

3、花屏和背光問題是一回事嗎？

通常不是一回事。

這塊屏公開資料顯示為WLED且帶LEDDriver，如果已經有背光、有畫面，花屏更應該優先懷疑信號鏈、線材、主板輸出，而不是先盯著背光不放。

4、如果項目里已經亮了但畫面抖動、彩條、錯位，是不是一定要換屏？

不一定。

對NT156WHM-N34這類屏來說，花屏更常見于定義不匹配、線材接觸不良、主板輸出設置不對。真正成熟的排查順序應該是：先查定義，再查線，再查主板，最后才查屏。
