工廠機床震動大,TFT-LCD工業液晶屏如何才能抗震不花屏？

在工廠機床等工業設備中，液晶顯示屏（TFT-LCD）是不可或缺的重要組成部分。工業自動化程度的提高，設備操作面板、顯示器以及人機交互界面越來越多地依賴于液晶屏。然而，在高震動、高沖擊的環境下，傳統的液晶屏往往無法提供穩定的顯示效果，容易出現花屏、黑屏或失效現象。

一、液晶屏花屏情況

1.液晶屏與外部震動的關系

TFT-LCD液晶屏主要由液晶面板、背光源和驅動電路等構成，這些組件通過排線和接口相連。在工廠機床等震動大的環境中，這些液晶屏組件會受到外部震動的影響，導致以下問題：

1、排線松動：液晶屏的信號傳輸通常通過排線與主控板連接。震動可能導致排線接觸不良，信號傳輸不穩定，從而造成圖像不完整或花屏。

2、接口松動：TFT-LCD屏幕與主控板的接口可能因震動而松動，造成數據傳輸不穩定或中斷，進而導致屏幕顯示出現花屏或斷層現象。

3、電路板損傷：持續的震動會導致液晶模組的驅動電路或背光系統發生損傷，嚴重時可能引起整塊屏幕無法正常顯示，出現色塊、條紋或完全黑屏。

震動不僅影響屏幕顯示效果，也可能影響屏幕的穩定性、顯示精度，甚至導致硬件故障。

2.液晶屏工作原理的脆弱性

液晶顯示屏基于液晶分子的物理特性來顯示圖像。在震動環境中，液晶分子的排列可能發生偏移，影響光的調節，從而導致圖像的顯示效果出現問題。常見的震動引發的顯示問題包括：

顯示模糊：震動造成液晶分子排列混亂，顯示不清晰，甚至出現拖影。

分辨率降低：液晶分子的響應速度受到震動影響，導致顯示效果下降，分辨率變差。

閃爍、死點：震動可能導致部分像素點的信號中斷，產生閃爍或死點現象。

3.背光與顯示穩定性的關系

TFT-LCD屏幕的背光系統通常由LED背光源和驅動電路構成。背光源的穩定性在震動下容易受到干擾：

背光不均勻：震動可能導致背光LED與驅動電路之間的接觸不良，造成屏幕顯示亮度不均勻，甚至完全失效。

背光衰減：長期震動可能導致背光驅動電路的損壞或亮度衰減，使得顯示效果受損，尤其是在戶外或強光環境下，亮度不足會導致可視性降低。

震動對背光系統的影響是導致液晶屏不穩定、花屏現象的重要原因之一。

二、如何避免工廠機床震動下液晶屏花屏？

1.選擇抗震液晶屏

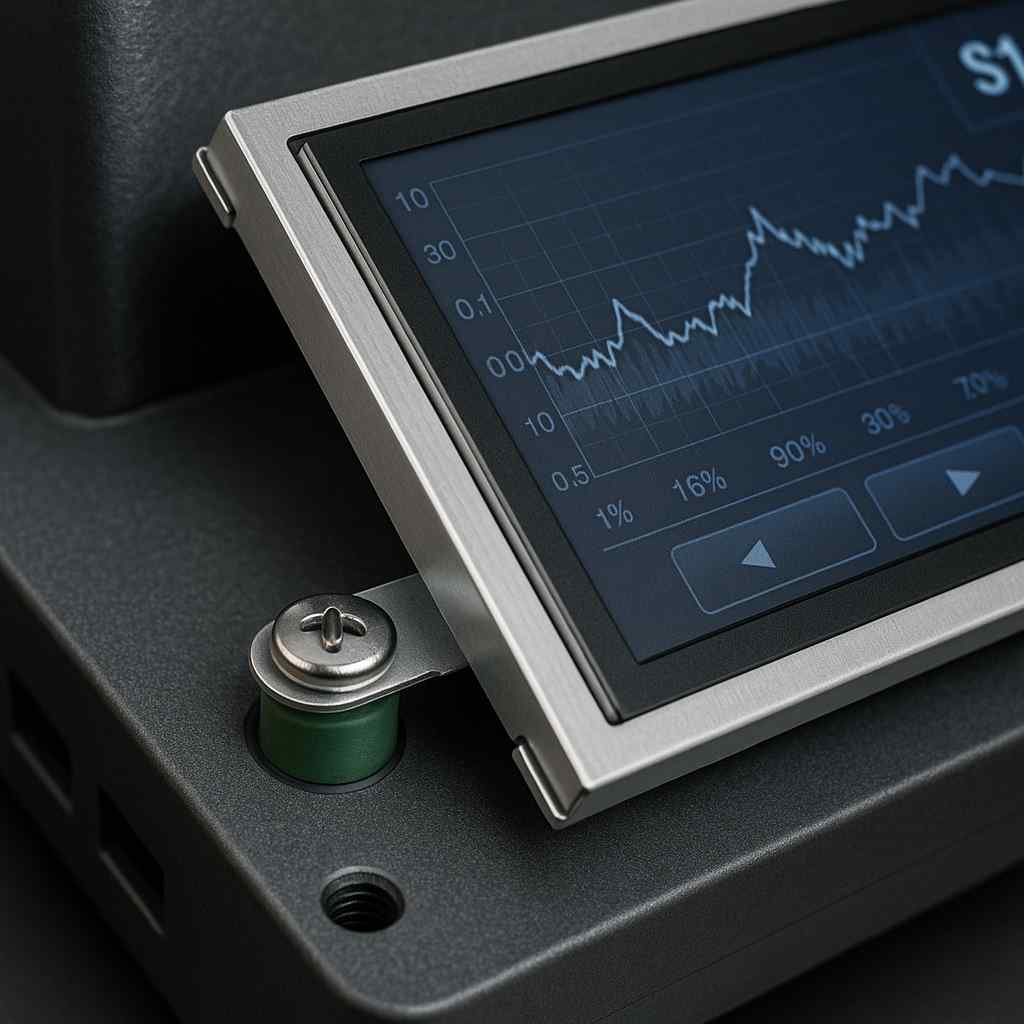

要解決液晶屏在震動環境下出現花屏的問題，首先需要選擇抗震設計的液晶屏。工業級TFT-LCD液晶屏通常采用以下設計措施，以增強抗震能力：

1.1使用工業級加固模組

加固的背板和支架：工業級液晶屏的模組通常配備金屬背板或其他加固支架，增強結構強度，避免震動對液晶面板造成影響。

抗震封裝：液晶屏的封裝設計經過優化，能夠有效吸收和分散震動沖擊，減少其對顯示效果的影響。

1.2提高排線穩定性

震動容易導致排線松動或斷裂，從而影響信號傳輸。為了避免這個問題，工業液晶屏采用了更為可靠的排線固定方式：

強力連接器和排線：采用更強的連接器和抗拉伸排線，在震動環境中仍能保持穩定的信號傳輸。

減震設計：在排線與顯示模組之間加入減震材料，減少震動對連接器和排線的影響。

1.3振動吸收材料的應用

在液晶屏的設計中，可以使用特殊的振動吸收材料（如橡膠墊、泡沫墊）來減少震動對液晶屏的直接影響。這些材料能夠吸收震動能量，避免其傳遞到液晶面板和其他組件上。

2.提升液晶屏的抗干擾能力

工廠機床等設備經常會產生電磁干擾，震動可能加劇這種干擾的影響。為了確保液晶屏的穩定工作，需要提升液晶屏的抗電磁干擾（EMI）能力。工業液晶屏可以通過以下方式提高抗干擾能力：

2.1EMI屏蔽設計

全金屬屏蔽層：增加金屬屏蔽層可以有效隔離電磁干擾，保護液晶屏的顯示信號不受外部干擾。

接地設計：確保液晶屏的外殼和電源系統良好接地，防止電磁波通過外殼干擾屏幕的顯示。

2.2使用抗干擾驅動電路

抗干擾驅動芯片：采用專為工業環境設計的抗干擾驅動電路，確保液晶屏在高噪聲環境下依然能夠穩定顯示。

濾波電路：在液晶屏驅動電路中加入濾波器，過濾掉不必要的電磁噪聲，提高顯示穩定性。

3.優化背光系統設計

在震動大和溫差較大的環境中，背光系統的穩定性至關重要。為了避免液晶屏在震動環境下背光不均或亮度衰減，可以從以下方面優化背光設計：

3.1使用高穩定性LED背光源

選擇具有高穩定性和長壽命的LED背光源，可以確保背光系統在高溫、震動環境下的穩定性。同時，應選擇低溫適應性背光源，以應對溫度波動對背光亮度的影響。

3.2背光驅動電路優化

采用具有抗震和抗干擾能力的背光驅動電路，確保背光電壓穩定，避免因震動引起的背光不穩定。

4.使用高質量液晶材料

液晶屏的材料選擇對其顯示效果和耐用性有直接影響。使用高質量的液晶材料，如低溫多晶硅（LTPS）和IPS（In-PlaneSwitching）技術，可以顯著提高液晶屏的穩定性和抗震能力：

LTPS技術：低溫多晶硅技術能夠有效提高液晶屏的響應速度，確保在震動環境下液晶分子不會發生流動性失控。

IPS技術：IPS技術能夠提供更廣的可視角度和更高的顯示穩定性，使液晶屏在震動條件下依然能夠保持高質量的顯示效果。

5.加強液晶屏的結構設計

液晶屏的結構設計在抗震方面也至關重要。工業級液晶屏通常采用更堅固的材料和結構設計，以增強其抗震能力：

5.1加強顯示面板與玻璃的粘接

采用全貼合技術，將液晶面板與玻璃層緊密粘接，避免因震動導致的顯示不清晰、屏幕開裂等問題。

5.2提升液晶屏的抗沖擊能力

使用抗沖擊設計，如強化玻璃、金屬框架等，以增加液晶屏的結構強度，使其能夠承受外部震動和沖擊。

三、值得關注/推薦的幾款工業?級TFT?LCD面板/模組



廠商/出品商	型號/系列/特性/適用說明
友達(AUO)	G065VN01?V221——6.5″TFT?LCD模組。具備工業級特性，亮度高（高于普通屏，對戶外/明亮環境適應好）、寬溫工作區間（適合嚴苛環境）、適合嵌入式控制/HMI。
天馬(Tianma)	TM084SDHG01?00/TM084SDHG01?01/TM084SDHG02?00——8.4″工業／戶外用液晶屏。適用于工業設備、嵌入式系統、設備面板等。
京東方(BOE)	PV121X0M?N10——12.1″a?SiTFT?LCD模組，分辨率1024×768，背光WLED，適用于工業自動化控制面板、監控系統、設備界面等。其LVDS接口和工業規格使其具備較好兼容性。
BOE/Innolux/Kyocera/Tianma(通用推薦)	對于要求寬溫、穩定性高、需要長期供貨保障的項目—建議選擇帶“Industrial/Wide?Temp/Rugged/HMI/Outdoor/HarshEnvironment”標注的系列。很多供應商在Leehon.com/LCD分銷商中將這些歸類為工業級面板，可按需檢索。



四、選型時應重點確認的條件（尤其針對機床／震動大／工業環境）

選上述面板或模組時，建議重點關注以下幾個方面，并與供應商確認：

溫度范圍（OperatingTemp）：建議選擇標稱工作溫度至少覆蓋-20——+70℃，更好為-30——+80℃或更寬。

震動／抗振／機械強度/可靠性：工業環境可能有長期震動與沖擊，優先考慮工業級模組，有機械強化結構、抗震設計、堅固背板與連接件，避免僅適合桌面環境的消費級屏幕。

背光與壽命：背光燈（LED或WLED）應支持長壽命、高穩定性、寬溫驅動。工業設備常24/7工作，背光壽命和穩定性尤為關鍵。

接口與信號兼容性：多數工業主板或控制板使用LVDS/eDP/TTL/RGB/MIPI/LVDS等—選型時需確認模組接口與主控兼容。

封裝、結構及可集成性：裸模組vs封裝模塊，是否便于固定、加固、防塵、防振、防塵防油等工業防護設計。

供應可靠性/批次/產能：因為面板更新較快，推薦在批量采購前向供應商確認是否可持續供貨、是否為現貨或是否有替代型號。

五、常見問題

Q1：工廠機床震動對液晶屏的影響有哪些？

A1：

震動可能導致液晶屏出現排線松動、接口接觸不良、背光亮度衰減、液晶分子響應速度下降等問題，從而導致顯示模糊、花屏或死機。震動還可能使液晶屏的驅動電路和背光系統發生故障。

Q2：如何選擇抗震液晶屏？

A2：

選擇抗震液晶屏時，主要考慮以下因素：

1.抗震等級：確保液晶屏具有2.9G至5.0G的抗震能力。

2.背光穩定性：選擇具有高亮度、穩定背光系統的液晶屏，確保在震動環境下不會出現背光衰減。

3.全貼合技術：選擇支持全貼合技術的液晶屏，減少震動帶來的顯示異常。

Q3：液晶屏花屏是否能通過加固設計來解決？

A3：

是的，通過加固設計（如金屬背板、強力連接器、防震支架），液晶屏可以有效增強抗震能力，減少震動對顯示效果的影響。特別是采用全貼合技術的液晶屏，能夠有效避免震動導致的花屏現象。

Q4：液晶屏的背光系統如何優化以適應震動大環境？

A4：

液晶屏的背光系統應采用高穩定性LED背光源，并配備抗震驅動電路，確保在震動環境中背光不受干擾。同時，通過溫控管理和強固的背光電路設計，確保背光亮度在長時間運行下保持穩定。

Q5：如何測試液晶屏在震動環境下的穩定性？

A5：

測試液晶屏在震動環境下的穩定性可以通過模擬震動測試，檢查以下幾個方面：

1.屏幕顯示是否出現花屏、閃爍或失效。

2.背光是否均勻，沒有亮斑或反射問題。

3.排線和接口是否穩定，無松動或斷裂。

4.長時間工作后的性能變化，確保穩定性。

在工廠機床等震動環境較大的應用中，液晶屏的穩定性是關鍵問題。通過選擇抗震液晶屏、工業級背光系統、全貼合工藝等技術，可以有效避免液晶屏出現花屏、黑屏、顯示不清晰等問題。對于高溫環境下的充電樁、機床等設備來說，高亮TFT-LCD液晶屏提供了更高的亮度、穩定性和可靠性，確保設備在極端環境下仍能正常工作。
