LCD工業液晶觸摸屏玻璃越厚越抗沖擊？靈敏度會下降嗎？怎么處理？

很多工業項目在做觸摸屏選型時，都會遇到一個看似簡單、其實“牽一發動全身”的問題：觸摸屏玻璃（蓋板玻璃）做厚一點，是不是就更抗沖擊？玻璃厚了，電容觸摸靈敏度是不是一定下降？如果下降，工程上能怎么補回來？

如果把這個問題只當成“加厚=更結實”“變厚=更不靈”的二選一，很容易掉進兩個常見誤區：

一是把“抗沖擊”完全等同于“玻璃厚度”；二是把“觸控靈敏度”完全等同于“控制器調高增益”。真正的工業級答案更像一個系統工程：厚度只是變量之一，抗沖擊主要受材料與結構約束；靈敏度下降是物理必然，但可通過疊層、傳感器設計、控制器SNR與貼合方式進行系統性補償。

一、“可用性”未必下降

玻璃變厚通常更抗沖擊，但“抗沖擊能力”不是線性增長；靈敏度通常會下降，但“可用性”未必下降

1、玻璃厚度與抗沖擊

直覺上，玻璃厚一點通常更能抗沖擊，這在行業實踐里很常見：許多工業顯示會通過加厚鋼化玻璃來提升抗沖擊等級（比如IK等級）。

但工程上更關鍵的是：沖擊不是只考“玻璃多厚”，而是考“玻璃+支撐結構+受力邊界”這一整套系統。同一塊玻璃，固定方式不同、邊框支撐不同、背后是否有緩沖層，抗沖擊表現可能差一個等級。

2、玻璃厚度與電容觸摸靈敏度

在投射式電容（PCAP）里，蓋板玻璃越厚，手指電場耦合越弱，信號變化越小——這會降低觸摸靈敏度。Future Electronics的PCAP技術資料直接指出：蓋板玻璃厚度會直接影響PCAP的敏感度；蓋板越薄、介電常數越高，性能通常越好，并給出“移動設備常見0.55/0.75/1.1mm，kiosk應用可到3mm”的厚度范圍示例

但“靈敏度下降”并不等于“無法用”。工業系統能做的補償非常多，關鍵在于你把目標從“某個參數最大”切換到“系統SNR與失效模式可控”。Analog Devices從控制器視角分析PCAP時就強調：觸控整合的關鍵在于控制器的信噪比（SNR）與抗噪設計。

二、沖擊本質是“能量如何被路徑消耗”

可以把沖擊想象成一團能量（動能/沖擊能量），它要通過玻璃、膠層、邊框、背板一路傳遞。最終是否破裂，取決于應力峰值是否超過材料強度。

1、IK等級與沖擊測試

工業設備常談IK等級（抗沖擊等級），IK體系與測試思路在很多行業文章中都有概述。

同時，很多實驗室或認證會參考IEC 60068-2-75這樣的沖擊測試方法標準。Keystone Compliance對IEC 60068-2-75的總結提到：該標準提供了多種標準化沖擊測試方法，用于評估樣品承受機械沖擊的能力。

這意味著：如果要的是“抗沖擊可驗收”，更有效的做法不是問“玻璃做幾毫米”，而是問：

1·目標IK等級/沖擊能量是多少？
2·沖擊點位是中心還是邊緣？
3·裝配狀態下測試還是裸玻璃測試？
4·允許的失效模式是什么（開裂但不斷裂飛濺？完全不斷裂？觸控仍可用？）

2、厚度并非萬能

厚度并非萬能：邊界條件常常決定生死

在大量真實項目里，玻璃破裂往往不是因?yàn)?ldquo;中心不夠厚”，而是因?yàn)椋?/p>

1·玻璃邊緣支撐不良（局部懸空）
2·邊框應力集中（裝配擠壓、螺絲預緊、熱脹冷縮）
3·邊緣倒角/開孔處理不當
4·貼合膠層太硬或太薄，缺少緩沖

所以，一個更工業化的答案是：厚度是提高抗沖擊的手段之一，但更高性價比的提升往往來自“材料強化+結構支撐+能量緩沖”的組合。

三、玻璃厚了為什么會“觸控變鈍”

玻璃厚了為什么會“觸控變鈍”：你損失的是耦合電場，而不是“控制器算力”在PCAP里，手指觸摸引起的電容變化非常小，系統要在噪聲背景里把這個變化“撈出來”。蓋板玻璃越厚，等效距離越遠，耦合越弱，ΔC（電容變化）變小，于是信噪比下降，觸控邊緣更難、滑動更容易斷點、戴手套更難。

Future Electronics:把“厚度與介電常數對敏感度的影響”講得很直接：蓋板越薄、介電常數越高，PCAP表現通常越好。

Densitron在PCAP傳感器的介紹里也給出工程建議：盡量使用可行范圍內更薄的蓋板，并避免傳感器與蓋板之間的空氣間隙（可通過減小間隙或光學貼合實現），同時要讓控制器按“最終厚度疊層”完成校準。

關鍵點在這：厚玻璃帶來的“變鈍”，不是單靠把控制器增益拉滿就能解決。增益拉滿會把噪聲也放大，最后變成“更靈敏地誤觸”。

因此工業項目真正要做的是：提升SNR，而不是單純提升靈敏度參數。這也是Analog Devices強調控制器SNR重要性的原因。

四、怎么處理“厚玻璃+要靈敏”的矛盾？

下面給一套從易到難、從成本到效果都更可控的工程路徑。可以把它當作“補償工具箱”，按項目工況組合使用。

方案1：先做“貼合正確”

減少空氣層，比盲目減薄玻璃更有效,很多觸控“變鈍”其實不是玻璃太厚，而是：傳感器與玻璃之間存在空氣間隙，空氣的介電常數低，會進一步削弱耦合。Densitron明確建議避免空氣間隙，可用光學貼合層來改善。

落地建議：

優先做傳感器與蓋板的OCA/LOCA貼合（至少做到“無明顯氣隙”）
如果是全貼合（觸控+LCD），對光學與可靠性也有收益，但要評估返修成本

方案2：用“高介電常數材料”把耦合拉回來

Future Electronics資料指出介電常數越高、厚度越薄，PCAP表現越好。

這給了我們一個補償方向：在不降低玻璃厚度的情況下，通過疊層材料選擇（膠材、涂層、傳感器層結構）改善等效介電路徑。

落地建議：

選擇合適的OCA/光學膠體系與厚度
避免“為了省成本”選低介電、厚氣隙的結構膠方案

方案3：傳感器圖形與通道設計

用“更強信號”而不是“更大增益”,厚玻璃場景里，常見的設計手段包括：

增大電極面積或優化電極形狀（提升有效耦合）
調整TX/RX通道間距、線寬與屏蔽策略（提升信噪比）
在邊緣與角落做專門的邊緣補償圖形（解決邊緣變鈍）

這類屬于“傳感器定制”的能力，往往是工業項目比消費電子更需要的，因?yàn)槟愕牟ＡЦ瘛h(huán)境更臟、EMI更強。

方案4：控制器能力要“匹配厚玻璃工況”

看SNR、抗水、抗噪，而不是只看“幾指”,Microchip的maXTouch產品頁把“能穿透厚手套或前面板觸控、對水和電磁噪聲有優秀抗擾”作為核心能力，面向工業HMI等應用。

其mXT336U產品簡介還給出一個更可量化的口徑：支持多指手套觸控可到約3.0mm（疊層相關），并強調噪聲抑制技術。

不一定要用這家的芯片，但要學會用它的“表達方式”來提出你的需求：

不是“玻璃要3mm還要很靈”，而是“在3mm蓋板疊層下，滿足某種手套/水膜/EMI條件的可用性與誤觸率”。

方案5：算法與模式管理

厚玻璃項目要把“可用狀態機”寫進需求,厚玻璃往往與戶外、抗破壞、寬溫、強干擾場景綁定。此時觸控系統需要允許“在極端工況下可降級但可控”：

正常模式（多點）
手套模式（閾值、掃描策略變化）
濕態模式（抑制水膜誤觸，必要時限制多點）
高噪聲模式（提高濾波、降低報告率，優先穩定）

真正高可靠的工業觸控，不是“永遠滿血”，而是“任何時候都不失控”。

五、別忽略“抗沖擊≠玻璃越厚越好”

為了讓在項目里更快決策，一個實戰導向的組合建議：

1、如果目標是公共設備/戶外終端（高沖擊風險）

優先考慮：

玻璃材料選擇（鋼化/化學強化）
IK目標與IEC 60068-2-75類測試方法對齊（在裝配狀態下測試）
結構緩沖（邊框支撐、墊圈/膠層厚度、應力釋放）

在這類場景里，“玻璃厚一點”通常是合理的，但應把觸控補償作為系統工程同步設計，而不是事后救火。

2、如果目標是工業控制面板

更建議：

玻璃厚度“夠用即可”，把余量留給可維護性
重點優化：貼合（去氣隙）、傳感器圖形、控制器SNR與抗干擾

Densitron關于“避免空氣間隙、校準按最終厚度”這類建議在此類項目里非常關鍵。

3、如果目標是手持設備/近距離操作

常見策略是：

不盲目加厚到“像防彈玻璃”，而是用材料強化與結構包膠/包邊吸能
觸控上用更高SNR控制器與更強的邊緣補償圖形
UI交互更保守（按鍵更大、關鍵操作確認）

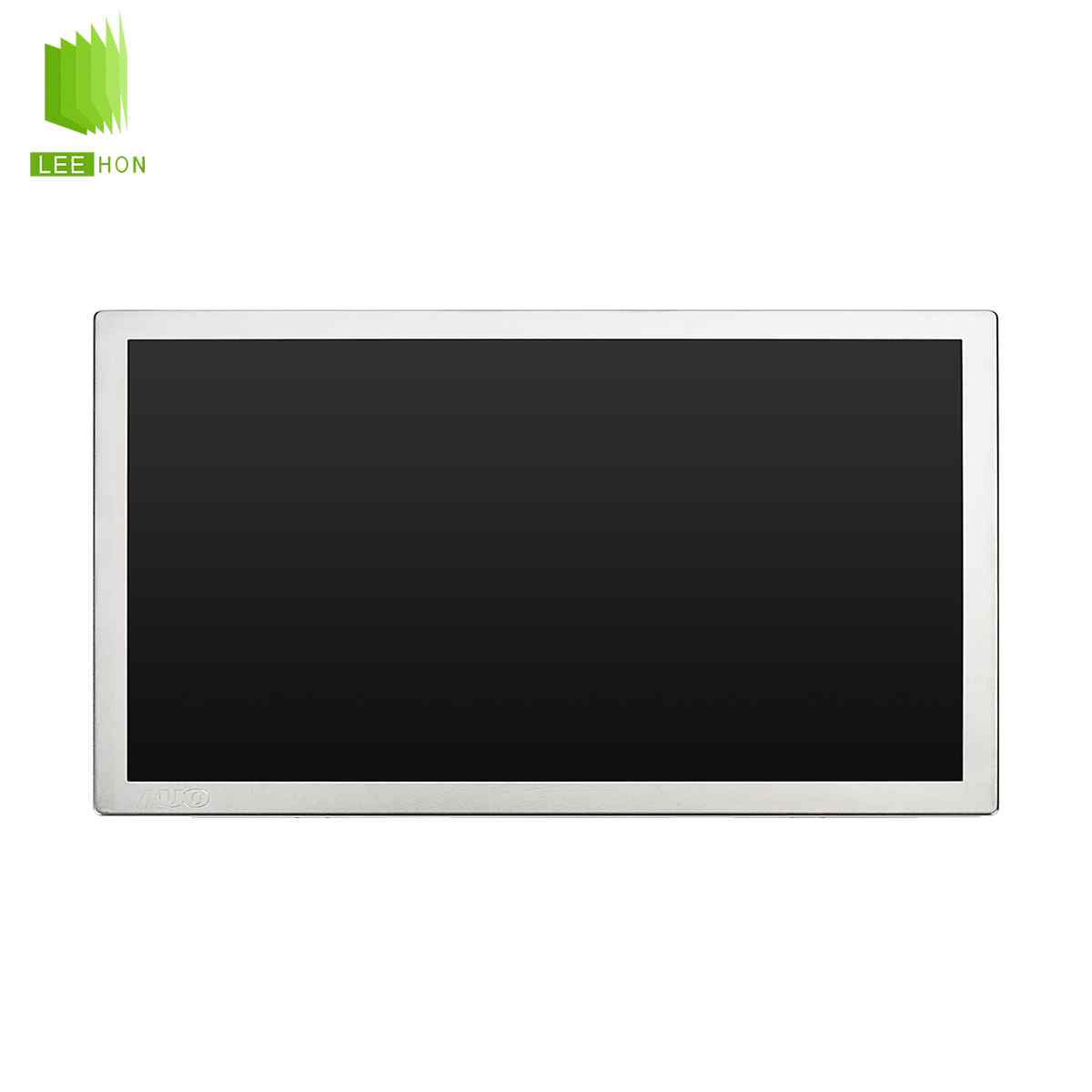

六、推薦2款液晶屏

厚玻璃觸控通常意味著：更強環境光、更復雜EMI、更高結構強度需求。底層LCD液晶屏建議優先選擇資料完整、工業應用成熟、接口標準清晰的型號，方便你把觸控、貼合、線束、主板一起做系統驗證。

推薦型號1：天馬 Tianma TM104SDH01

典型定位：工業HMI常用尺寸
接口：LVDS，規格書中明確列出LVDS輸入端子定義與信號通道。

適配理由：10.4英寸常見于控制柜/設備面板，蓋板玻璃加厚與抗沖擊需求很普遍，同時也是“觸控變鈍/邊緣不靈”的高發尺寸，適合作為的工程驗證基準機型。

推薦型號2：京瓷 Kyocera TCG070WVLPEANN-AN20

典型定位：工業設備與嵌入式終端常用小尺寸
規格資料：Kyocera規格書為該模組提供完整結構、電氣、接口與可靠性章節。
Kyocera官方/宣傳資料中也列出該型號為L(zhǎng)VDS接口、-20~70℃等信息（用于型號確認與交叉核對）。

適配理由：7英寸常見于車載/手持/小型終端，抗沖擊訴求強，厚玻璃需求更常見；同時小尺寸對邊緣觸控與戴手套操作更敏感，更能檢驗?zāi)?ldquo;厚玻璃補償方案”是否真的可用。

七、把需求寫準

很多項目失敗，不是做不到，而是需求說不清。你可以用下面的句式把問題變成可驗收條款：

1、目標

“蓋板需滿足IKXX（或等效沖擊能量）目標，按裝配狀態驗證；測試方法參考IEC 60068-2-75相關沖擊方法思路。”

2、觸控可用性目標（在厚玻璃疊層下）

“蓋板厚度X.Xmm（含涂層/膠層），要求在此疊層下完成控制器校準，并保證邊緣/角落的點擊與滑動可用性。”

3、工況約束

“需支持戴手套/潮濕/強EMI工況下穩定工作，優先評估控制器SNR與抗水抗噪能力，而非僅以多點數作為指標。”

八、常見問題

Q1：觸摸屏玻璃越厚一定越抗沖擊嗎？

通常更抗沖擊，但抗沖擊還強依賴結構支撐與測試方法。工業驗證常會參考IEC 60068-2-75等沖擊測試思路，而不是只看厚度。

Q2：厚玻璃一定會讓電容觸摸變不靈嗎？

大概率會降低敏感度，因?yàn)楹穸葧?huì)削弱手指耦合電場；相關資料明確指出蓋板厚度與介電常數會直接影響PCAP性能。

Q3：厚玻璃觸控變鈍，最先該改什么？

優先檢查疊層與貼合：避免傳感器與蓋板之間的空氣間隙，并按最終疊層厚度完成校準。

Q4：把控制器增益調高就能解決嗎？

不一定。增益會把噪聲也放大，核心應提升SNR與抗噪能力；PCAP整合挑戰的關鍵之一就是控制器視角下的信噪比。

Q5：厚玻璃項目選控制器時應該看什么能力？

看厚前面板/手套支持、抗水、抗電磁噪聲等魯棒性指標。Microchip的maXTouch就把厚手套/前面板觸控與抗水抗電磁噪聲作為核心能力點。
