G170ETN01.0規格友達17寸AUO工控液晶屏幕

在工控領域，17.0“、4:3、1280×1024（SXGA）的液晶顯示屏長期存在一個穩定需求：大量存量工控機/工控一體機/機柜嵌入式HMI的結構開孔、UI布局、主控輸出鏈路都是圍繞SXGA體系建立的。G170ETN01.0這類AUO工控液晶屏的價值不在”畫質多驚艷“，而在于尺寸比例與接口鏈路的工程確定性：

1·4:3的可視高度對舊版軟件界面（表格、參數列表、報警欄）更友好；
2·1280×1024對雙通道LVDS的時序與帶寬要求明確，適配大量傳統主板/工控機平臺；
3·模組集成LEDdriver（板上背光驅動）使系統BOM更集中，但也意味著電源與時序需要更“按規矩來”。

換句話說：你選它，往往是為了兼容、替代、快速交付，而不是為了追逐最新顯示技術路線。

一、點亮只是開始

點亮只是開始，真正決定交付的是“LVDS信號鏈 + 背光電源 + 機箱溫升”G170ETN01.0的核心規格信息，決定了它在系統集成時繞不開三件事：

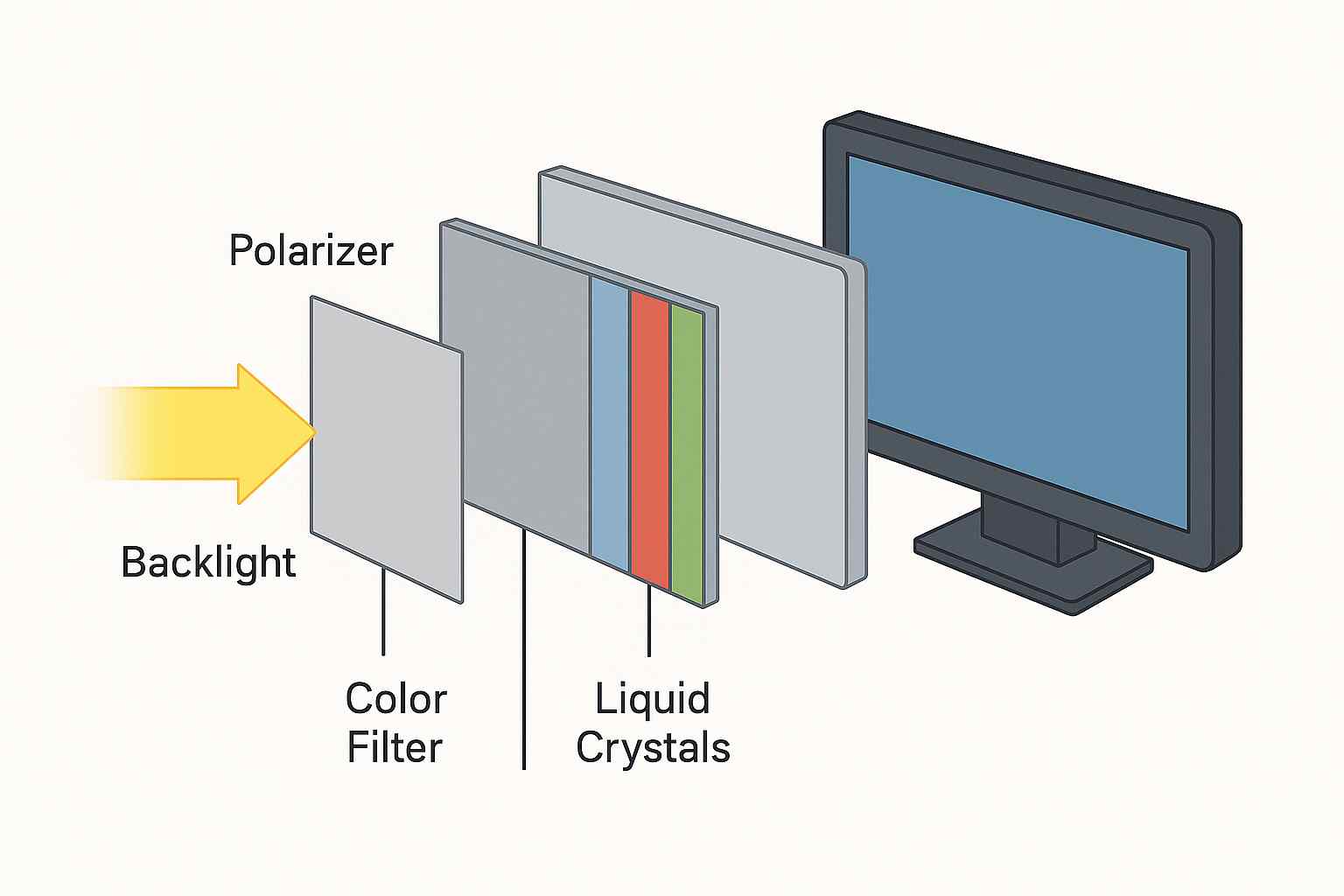

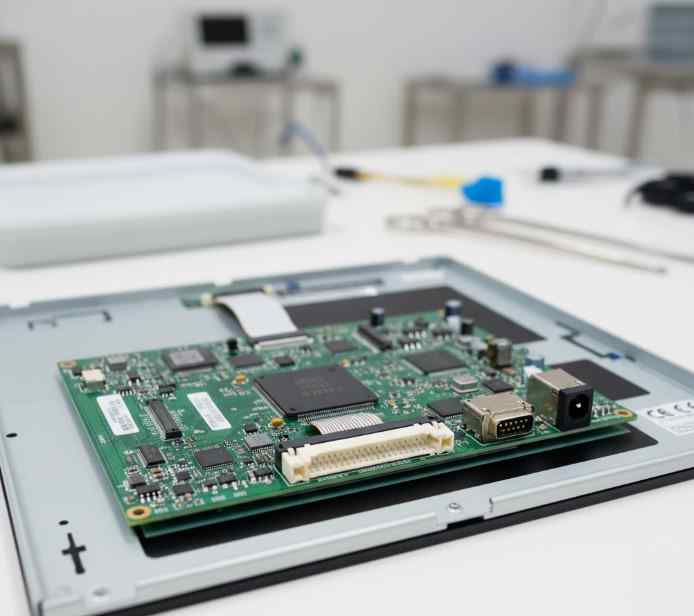

1.顯示接口與鏈路：該lcd面板采用Dual-ChannelLVDS輸入（雙通道差分），屬于典型“工控主板直連型”液晶模組。LVDS的優勢是成本與生態成熟，但它對線束、回流路徑、共模噪聲更敏感：同樣是“能亮”，長線束或接地不當會把問題表現為花屏、閃屏、偶發黑屏。

2.供電與上電時序：規格書明確該模組為5V供電，并且對上電/掉電時序與信號狀態有要求：當VDD關閉時，輸入信號應處于低電平或高阻態；同時給出了電源與背光的時序關系與典型時間參數。工程意義是：它更像一個“帶邏輯系統的模塊”，而不是被動顯示器件——電源跌落、時序亂序、熱插拔都可能觸發異常顯示或需要重啟恢復。

3.熱態運行與壽命策略：該模組典型亮度350cd/m²、WLED背光、并標注工作溫度0~50℃（常見工控等級窗口）。工控機箱往往是密封或弱風道，背光功耗與機箱溫升疊加后，會直接影響亮度維持與長期一致性——這也是為什么工控液晶屏“實驗室OK、上柜后變暗/偏色”的案例非常常見。

二、關鍵規格在系統里意味著什么

下面這張表把常用規格與工程含義對齊，便于你在選型評審或替代評審時快速抓重點。

規格項	參數錨點	對系統集成的直接含義
尺寸/分辨率	17.0“；1280×1024（SXGA，4:3）	UI布局與軟件分辨率基本鎖死；替代時優先鎖定4:3與SXGA，否則面板比例變化會帶來界面重排與結構重開孔
接口	Dual-ChannelLVDS；30pin（常見）	主控必須支持雙通道LVDS輸出；線束要按差分阻抗/屏蔽回流工程化設計，避免花屏與掉屏
色彩位深	16.2M（RGB6-bit+Hi-FRC）	與主控輸出色深、抖動策略匹配；對”漸變是否細膩“有可解釋邊界（并非真8bit面板）
亮度/對比	350cd/m²；對比度約1000:1（典型）	室內車間一般夠用；若有強光反射或斜視需求，需從前框遮光/表面處理/安裝角度補償，而不是盲目只看亮度
表面處理	Matte；Hardcoating3H	霧面降低眩光但犧牲一點銳度；3H對耐擦拭有幫助但不等于耐化學，需要根據清潔劑與頻次做驗證
工作溫度	0~50℃（常見窗口）	密封機箱/電柜要做熱預算：熱態可能逼近上限；必要時做風道/導熱/背光降額策略
背光/驅動	WLED；模組內置LEDdriver	背光驅動集中在模組，系統側更省事；但電源質量、上電時序、EMI控制更關鍵（否則觸發異常）
上電/信號要求	VDDoff時輸入信號需Low/Hi-Z；給出PowerON/OFF	Sequence主控上電需”先電源、后信號、再背光“并做異常恢復；睡眠/喚醒/熱插拔要有策略與日志

三、G170ETN01.0的核心工程特征

1·雙通道LVDS（2ch,8-bit）輸入，SXGA1280×1024，16.2M（RGB6-bit+Hi-FRC），屬于典型“工控主板直連型”lcd面板。
2·模組內置LEDDriver，背光壽命口徑常見為30k小時等級；背光控制通常包含PWM與使能等約束。

3·供電與環境窗口以工控常用邊界為主（如5V供電、0~50℃工作溫度等信息在多家規格頁面與資料中一致出現）。

因此，后續你無論討論“花屏、閃屏、掉屏、黑屏、偶發不亮”，都要回到兩條鏈路：

1.LVDS差分信號完整性（SI）+共模噪聲（CM）控制

2.背光電源/使能/PWM的時序與電磁兼容（EMI）

四、雙通道LVDS

真正影響穩定性的不是“線長”，而是“回流路徑+模式轉換+時序裕量”很多工程把LVDS當作“差分=抗干擾”，但在工控機箱里，掉屏/花屏更常見的根因是共模噪聲通過不連續回流路徑注入，再疊加差分對不對稱導致的模式轉換（Differential→Common/Common→Differential），最終把本來“看似干凈”的差分鏈路拉崩。

在設計G170ETN01.0的LVDS鏈路時，建議用“3個層級”去約束：

層級A：電氣拓撲（決定能不能穩定工作）

雙通道LVDS意味著數據對更多、對間匹配更關鍵：通道間skew（對間偏差）過大，會直接壓縮接收端采樣裕量，表現為隨機花屏、條紋或特定畫面下閃爍。
連接器與線束要維持一致的差分阻抗與參考地連續性。G170ETN01.0的接口信息在資料中常見為30pinLVDS，并出現JAEFI-X系列等連接器信息（以不同版本資料為準）。

層級B：物理走線（決定概率性故障的高低）

差分對要“成對走、成對回”，并在整個路徑保持耦合與參考地一致：從主板端連接器、線束、到屏端連接器。

工控機箱里最常見的坑：線束與強電（繼電器、接觸器、開關電源輸入、風扇電機線）長距離并行，導致共模注入；即使差分對本身做得不錯，也會因為屏端地彈（groundbounce）觸發鏈路邊界問題。

層級C：驗證方法（決定你能不能快速定位）

只看“能點亮”沒意義：要做擾動測試（電機啟停、繼電器吸合、輸入掉電重啟）、溫升測試（機箱熱態）、以及線束擾動（改變走線位置/捆扎方式）來觀察是否出現概率性花屏。
條件允許時，優先用示波器+差分探頭看眼圖/抖動趨勢；做不到眼圖也至少做“固定測試圖+長時間運行+事件觸發錄像”，把故障與外界事件建立對應關系。

五、模組內置LEDDriver

G170ETN01.0的規格資料明確提到：模組具備PWM調光能力，且PWM信號不能懸空，等待時應下拉到地；同時Enable（VLEDOn/Off）與VLED、PWM之間存在先后關系（例如使能需要晚于某些信號、關閉需要早于某些信號）。

這類約束在工程上對應三個風險點：

1.上電亂序→背光驅動異常/閃爍/偶發不亮

你會看到“屏亮一下又滅”“重啟才恢復”。根因通常不是液晶屏壞，而是背光驅動狀態機在邊界條件下進入異常態。

2.PWM頻率與邊沿噪聲→EMI注入到LVDS/觸發可視閃爍

背光PWM的邊沿會產生寬頻噪聲，走線、回流與濾波做不好時，會同時污染觸控/USB/甚至LVDS。工控液晶屏集成時，背光與信號地的回流策略要特別清晰。

3.熱態驅動能力與壽命

資料中常見總功耗約13W、背光壽命口徑約30k小時等級。高溫與高電流會加速亮度衰減，因此需要在機箱熱態下評估亮度維持與降額策略。

六、G170ETN01.0這類“工控液晶屏”的系統價值體現在哪里

以系統交付視角看，工控液晶屏與消費屏最關鍵差異不在“顯示參數好一點”，而在：

1·接口生態與可控性：工控主板大量仍是LVDS輸出鏈路，雙通道LVDS直連的確定性更強；消費產品更多走eDP/HDMI體系，更新迭代快但替代一致性更難控。

2·持續供貨與替代可管理：像G170ETN01.0這種經典17“SXGA模組，其尺寸/接口/結構經常被存量系統鎖死，工程上更關注”可替換規則“而非”換代升級“。

3·背光與結構策略：內置LEDdriver讓系統BOM集中，但對時序/EMI/熱設計的要求更高；消費顯示器的背光與控制往往被整機廠封裝，你在模組級集成時需要自己承擔這些工程責任。

七、從“故障現象”反推“根因—驗證—整改—成本影響”

故障現象（現場）	最可能根因（按概率排序）	快速驗證方法（優先級）	典型整改策略（從低成本到高成本）	對BOM/成本的影響
偶發花屏/條紋/閃屏（無規律）	共模噪聲注入+回流不連續；線束并行強電；通道skew邊界	改變線束走向/遠離強電是否改善；擾動測試（繼電器吸合/電機啟停）加	強線束屏蔽與接地回流；調整走線路徑；必要時加共模扼流/改善連接器接地	低到中（線束/磁珠/工時）
上電有時不亮、重啟恢復	背光EN/PWM/VLED時序亂序；PWM懸空；電源軟啟動過慢	用示波器抓VLED/EN/PWM上電波形；按規格要求強制PWM下拉	固化上電順序：先電源穩定、PWM低、再EN；加下拉電阻；軟件做背光延時	低（少量器件+軟件）
熱態運行一段時間后黑屏/掉屏	機箱溫升導致電源降額/紋波上升；連接器熱膨脹微動；背光功耗推高溫度	熱風槍/升溫復現；監測5V與背光電源紋波；輕壓連接器觀察變化	改善風道/導熱；提高電源裕量與濾波；連接器加固、應力釋放	中（結構件/電源余量）
亮度“越用越暗”或批次亮度不一致明顯	背光老化與熱態驅動；未做降額曲線；不同批次背光差異	熱態長時點亮記錄亮度；對比不同批次同工況亮度	設定背光目標亮度與熱態降額；加入溫度采樣閉環調光（可選）	中到高（傳感/控制）
某些畫面/某些分辨率下更易異常	時序參數/極性不匹配；雙通道映射錯誤；主控輸出邊界	固定測試圖、切換時序復現；核對LVDS映射與色深設置	鎖定時序與映射；必要時換更穩的主控輸出模式或加重定時參數	低到中

備注：該表的“時序/PWM/EN”類問題，與資料中對PWM不可懸空、使能時序關系等提示高度相關；工程上應優先把這些約束固化成電路與軟件策略

常見問題

1：G170ETN01.0能不能直接接HDMI/DP輸出的主控？

不能“直接接”。它是雙通道LVDS輸入的液晶屏體系，HDMI/DP是完全不同的鏈路與協議。工程上通常有兩條路徑：

1.主控本身支持LVDS（且能輸出雙通道、匹配時序）→直連；

2.主控只有HDMI/DP→需要轉換/驅動方案把HDMI/DP轉成匹配的雙通道LVDS，并正確處理時序與上電順序。

關鍵點不是“有沒有板子”，而是轉換后仍要保證差分質量、回流與時序裕量，否則會把問題從“接口不匹配”變成“概率性花屏”。

2：LVDS線能拉多長？我用40cm/60cm會不會有問題？

線長本身不是唯一決定因素。更關鍵的是：差分阻抗一致性、對內/對間匹配、屏蔽與回流路徑是否連續、是否與強電并行、連接器是否鎖固。

經驗上，工控機箱內30–60cm屬于常見范圍，但**“能亮”不等于“熱態+干擾下穩定”**。建議至少做三類擾動驗證：

線束位置擾動（靠近/遠離強電）；
繼電器/電機啟停擾動；
熱態運行擾動（機箱升溫后重復測試）。

只要三類擾動都過，再談“線長可接受”。

3：同為17寸SXGA的液晶顯示屏，為什么替換時經常“不通用”？

因為工控液晶屏的“通用”不由尺寸決定，而由接口腳位、電源域、時序與結構厚度決定：

LVDS通道映射、時序參數、極性差異會導致花屏或顏色異常；
背光驅動方式不同會導致PWM/使能邏輯不一致；
厚度、固定孔位、可視區位置差異會帶來結構裝配返工。

所以替代必須先鎖死“硬約束”，再做驗證矩陣，而不是拿到屏就硬換。

G170ETN01.0的交付價值不在“參數多強”，而在“存量生態的確定性”

G170ETN01.0這類17“SXGA工控液晶屏，工程價值來自三點：尺寸比例的存量兼容、雙通道LVDS鏈路的可控性、以及模組內置背光驅動帶來的BOM集中化。

也正因為它更接近“可直接集成的模塊”，所以項目的關鍵不在“能點亮”，而在“把邊界固化成規則”：

1·LVDS線束與接地回流要工程化，避免共模注入導致概率性花屏；
2·背光EN/PWM的時序與電源質量要固化，避免上電偶發不亮/閃爍；
3·機箱熱態要被納入設計，而不是等到現場“越用越暗”才補救；
4·替代策略要提前定義鎖死項（尺寸/接口/時序/供電域/厚度），把救火變成可驗證的流程。

把這四件事做成文檔、做成測試、做成版本管理，G170ETN01.0就能從“一個lcd面板料號”升級為“可量產交付的液晶顯示屏方案”。
