Innolux群創7寸液晶屏AT070TN94工控LCD寬溫液晶屏規格與替換選型指南

在7寸WVGA（800×480）這一檔位里，AT070TN94液晶屏之所以經常出現在工控機、車載主機、儀表HMI、手持終端、導航/定位設備等方案中，核心原因并不神秘：尺寸與分辨率足夠“通用”，50pin并口RGB接口便于很多主控直接驅動，光學與溫度指標覆蓋了大量現場環境，同時供貨鏈條成熟、配套觸控和驅動板生態豐富。

但“常見”不等于“隨便換”。同為7寸800×480的液晶屏，接口形式（RGB并口/LVDS/MIPI）、FPC引腳定義、電源軌數量與時序、背光串并結構、外形定位孔、偏光片視角方向等只要有一項不一致，就可能導致點不亮、花屏、閃屏、過流、背光壽命驟降，甚至在高低溫下出現間歇性故障。

1.AT070TN94的“型號畫像”

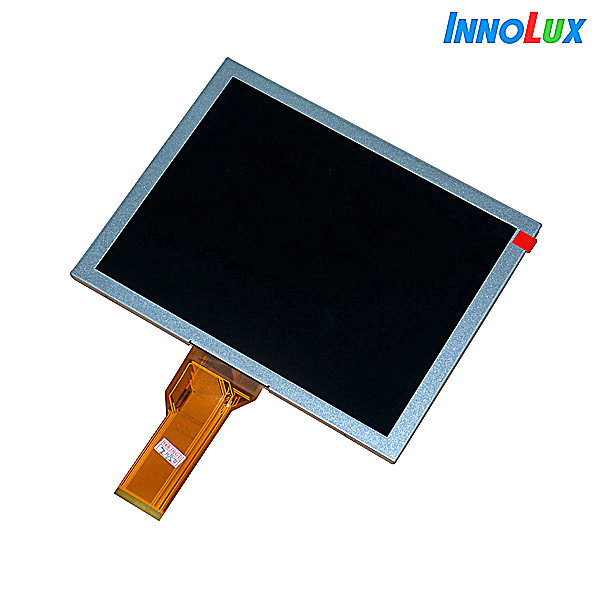

AT070TN94工業液晶屏為7.0英寸TFT-LCD液晶模組，分辨率800×RGB×480，常白透射型，表面處理為Anti-Glare（霧面防眩）。模塊外形尺寸約164.9(W)×100.0(H)×5.7(D)mm，有效顯示區154.08(W)×85.92(H)mm，RGBstripe排列，采用50pinTTL（并口RGB）接口。

光學上，典型亮度400cd/m²、對比度典型500:1，視角（CR≥10）大致為L/R70°、T50°、B70°（典型值）。

溫度范圍方面，規格書給出的工作溫度為-30℃到+85℃（TOP），存儲溫度同為-30℃到+85℃。

一個容易被忽略的點：AT070TN94屬于TN面板路線的7寸WVGA，視角和色偏在“斜視+強光”場景下會比IPS更敏感；因此在自助設備、醫療、可視化看板等“側面也要好看”的場景，往往需要把結構視角方向與安裝高度一起評估，而不是只看亮度參數。

2.關鍵參數表

項目	AT070TN94典型/要點	工程意義
尺寸/分辨率	7.0“；800×RGB×480	主控時序與UI布局基準
有效區/外形	AA154.08×85.92mm；Outline164.9×100.0×5.7mm	結構開窗、支架、螺絲位/卡扣匹配
接口/排線	50pinFPC，0.5mmpitch；TTLRGB（并口）	決定是否能”直插替換“
數據格式	支持24bitRGB；也可用18bit（低2bit接地）	兼容6/8bit輸出與色深策略
亮度/對比度	400cd/m²typ；CR500:1typ	室內工控/車載可讀性與對比度
視角（CR≥10）	70/70/50/70（L/R/T/B）typ	安裝姿態決定”正視方向“體驗
電源軌	DVDD/AVDD/VGH/VGL/VCOM多電源	是否需要專用電源管理IC
背光	典型9.3V、180mA；壽命定義20,000h到50%亮度	背光驅動與壽命、熱管理核心
幀率/像素時鐘	60±5Hz；DCLK典型33.3MHz（范圍見規格）	花屏/抖動/EMI與時序余量

以上關鍵數值來自AT070TN94的規格書（2017版本）。

3.AT070TN94是50pin并口RGB（TTL）

AT070TN94的FPC推薦連接器型號為HiroseFH12A-50S-0.5SH（50pin，0.5mmpitch），引腳中包含：

·HS/VS/DE、DCLK
·R0——R7、G0——G7、B0——B7（24bitRGB）
·MODE（DE/SYNC模式選擇）、RESET、DITHB（抖動控制）
·電源與模擬電壓：DVDD、AVDD、VGH、VGL、VCOM等

同時，規格書給出了兩種同步方式：

·DE模式：MODE=“1”，此時VS/HS需拉高；
·SYNC模式：MODE=“0”，此時DE需接地；

并且數據在DCLK下降沿鎖存：替換/維修現場最常見的“點亮失敗”原因之一，就是主控端輸出同步方式與面板MODE配置不一致，或DCLK邊沿極性配置錯誤（導致看似點亮但圖像撕裂、抖動或顏色錯位）。

4.電源與背光

4.1面板電源軌

AT070TN94的典型工作電壓大致為：

·DVDD：3.3V（3.0——3.6V）
·AVDD：10.4V（10.2——10.6V）
·VGH：16.0V（15.3——16.7V）
·VGL：-7.0V（-7.7——-6.3V）

VCOM為可調項（規格書給出參考范圍，并提示需按具體模組優化）。

4.2上電順序

規格書明確提示：先給DVDD與VGL，再給VGH，并給出了完整的powersequence時序參數（t1——t10等）。

這意味著：

·若系統只提供單路3.3V并期望“屏內自生電壓”，往往無法直接滿足；
·若用DC-DC/電荷泵產生AVDD/VGH/VGL，上電斜率、時序與負載能力需要按面板要求設計；
·若替換屏幕后電源軌需求不同（例如VGH/VGL變化、AVDD電流變化），原板電源可能出現過流、紋波超標、低溫啟動失敗等問題。

在實際設計中，很多方案會采用集成式LCD偏壓電源管理芯片（產生AVDD/VGH/VGL/VCOM）并配合背光升壓/恒流驅動。TI的工程討論中也提到過針對該類面板電源的常用器件族（如TPS6510x等）供選型參考。

4.3背光驅動與壽命定義

背光典型條件：

·LED背光電壓VL：典型9.3V（8.4——10.2V）
·背光電流IL：典型180mA（170——200mA）
·LED壽命定義：在Ta=25℃、IL=180mA條件下，亮度衰減至初始的50%為20,000小時；并提示電流高于180mA會降低壽命。

這組定義對“替換是否成立”非常關鍵：

·若替換屏背光串數不同、正向壓降不同，原背光升壓范圍可能不夠；
·若原機把背光電流開得更高以追求亮度，短期看“更亮”，長期會快速衰減甚至出現燈條不均或局部發黃；
·冷鏈/戶外設備常見的“低溫發暗”問題，本質上也經常與背光電流溫漂、導光結構和結溫相關。

5.時序窗口

AT070TN94給出了像素時鐘（DCLK）頻率范圍與典型值：典型33.3MHz，范圍約26.4——46.8MHz，并配合60±5Hz的幀率說明。

在替換實踐中，“同分辨率”只是第一層。更重要的是：

·HS/VS/DE的porch、pulsewidth是否與主控輸出一致；
·主控是否支持在該DCLK窗口內穩定輸出；
·走線長度、阻抗、地回流與串擾是否會在高溫/振動/EMI環境下放大為閃屏。

并口RGB對布線更敏感：線越長、邊沿越陡、干擾越強，誤碼概率越高。若原設計邊界條件已經很“緊”，替換為輸入門限更苛刻或時序余量更小的屏，現場就會出現“偶發花屏、偶發撕裂、偶發黑屏后恢復”的疑難問題。

6.“AT070TN94能替換哪些屏”：先分清三種替換層級

工程上建議把“替換”分為三檔，避免用一句“兼容”造成誤判。

A檔：同系列/同平臺的直接替換

通常出現在同廠同尺寸同接口的系列中（例如AT070TN9x家族）。一些元器件分銷/市場信息頁面會把AT070TN90、AT070TN92等列為AT070TN94的等效/可替代料號。

這類替換成功率相對高，但仍需核對：

·FPCpinout是否完全一致（不同后綴版本可能改過VCOM、掃描方向腳定義等）；
·背光串數/電流是否一致；
·機械定位孔/厚度是否一致（同7寸也可能厚度不同）。

B檔：同外形+同分辨率+同接口“條件相似”的替換

例如市場上常見的“7.0”800×480，50pin，并口RGB，外形164.9×100×約6mm“的面板池。臺亞光電（twscreen）在AT070TN94頁面中列出了若干”規格相似面板“，并特別提醒”并非完全相容，詳細功能請依原廠規格書為準“。

這類替換的核心在于：外形/接口看起來像，但pin定義與時序細節可能不同，需要做板級與軟件雙重確認。

C檔：分辨率相同，但接口不同或電源體系不同

典型例子：把并口RGB的AT070TN94換成LVDS/MIPI的7寸WVGA。此時必須增加橋接芯片/更換主板/改線束，屬于“改方案”而不是“換屏”。

7.可替換機型清單

以下清單更適合用于“備選料號池/供應鏈預案”，而不是直接寫進采購單“一定可替”。建議把它當作初篩列表：先找得到規格書

7.1同外形/同接口/同分辨率的常見相似面板

品牌	型號（示例）	亮度/對比度（典型）	備注（替換風險提示）
Innolux	AT070TN94	400/500	基準型號
CMO/群創體系	DJ070NA-03A	400/500	需核對pinout與電源軌細節
天馬	TM070RDH13-40等	300/800	視角與對比度更高，需核對電氣兼容
天馬（高亮）	TM070RDHG34	1000/800	高亮背光對電源與散熱要求更高
AUO友達	A070VTN06.6	600/500	亮度更高，背光電流與壽命需評估

以上“亮度/對比度”是該來源頁面給出的對照信息，用于快速篩選；真正能否替換，以各自原廠規格書的pin定義、時序、電源與機械圖為準。

7.2同系列替換：AT070TN90/AT070TN92/AT070TN93等

市場上常把AT070TN90、AT070TN92等視為AT070TN94的等效/可替代參考項。

但同系列并不等于“100%直插”，原因包括：

·版本修訂可能改變VCOM推薦值、背光電流、部分腳位定義；
·不同批次供應的背光燈條供應商不同，正向壓降與發熱也可能不同；
·某些后綴（含GZ/版本號）對應不同的機械細節或貼附工藝。

8.判斷“能否替換”的九項硬核核對清單

為了讓替換決策可復用、可量化，建議把核對項拆成“必須一致”和“允許可調”。

8.1必須一致（任一不滿足就不建議做直插替換）

1、接口類型一致：必須同為并口RGB（TTL），不能拿LVDS/MIPI來硬替。

2、FPC引腳數量/間距一致：50pin、0.5mmpitch，連接器型號/鎖扣方向要對齊。

3、Pinout一致：不僅是“有R/G/B/CLK”，還要每一腳對應一致（尤其電源腳、VGH/VGL/AVDD/VCOM）。

4、電源軌體系一致：是否需要AVDD/VGH/VGL、范圍是否匹配，電源電流是否在原板能力內。

5、背光串并結構與電流等級一致：否則升壓范圍、恒流通道、NTC/保護策略都可能失效。

6、外形尺寸與安裝孔位一致：164.9×100×厚度、定位孔/卡扣位置必須能裝上且不應力變形。

8.2允許可調（通過軟件/配置/外圍電路可以適配）

7、同步方式（DE/SYNC）與邊沿極性：通過MODE/主控寄存器配置適配，但必須可配置。

8、時序參數（porch/pulse/DCLK）：如果主控支持自定義timing，可在給定DCLK范圍內調到穩定窗口。

9、顏色深度與抖動策略：18bit/24bit、DITHB使能等可調，但需要系統端支持。

9.替換驗證流程

9.1臺架階段（1——3塊屏就能發現80%問題）

·通電前：核對pinout、測量電源軌空載輸出（DVDD/AVDD/VGH/VGL）
·通電時：嚴格按上電順序執行（先DVDD+VGL，再VGH，再數據/背光）
·顯示檢查：純色/灰階/棋盤格/彩條，觀察是否閃爍、撕裂、抖動
·觸控聯動（如有）：EMI下觸控誤觸/丟點排查
·背光：不同亮度PWM下是否嘯叫、是否出現條紋干擾（串擾到RGB）

9.2小批階段（20——50臺更容易暴露“現場真實問題”）

·高低溫啟動：-20℃、-30℃附近冷啟動是否失敗（電源斜率/背光升壓常出問題）
·振動與插拔：FPC接觸電阻變化引發的間歇性黑屏
·老化：連續點亮48——96小時，觀察亮度一致性與色偏漂移

9.3量產階段（把“替換成功”變成“可長期穩定供貨”）

·建立“替換料號對照表+軟件timing配置版本管理”
·關鍵物料（背光驅動、電源IC、FPC線束）同步鎖定
·制定來料抽檢項目：亮度、壞點、色偏、功耗、低溫啟動、ESD觸發等

10.AT070TN94在工控系統中的典型集成方式

1、主控直接RGB并口輸出：常見于部分MCU/MPU/工控主板，優點是鏈路簡單，缺點是走線敏感、EMI與時序邊界更緊。

2、LVDS/eDP轉RGB橋接：當主控沒有RGB并口時，通過bridge轉換驅動AT070TN94，但會增加BOM與調試工作。

3、通用驅動板（HDMI/VGA/AV視頻）：用于售后/維修/展示機，能快速驗證屏是否正常，但并不能證明“在原主板上直插就穩”。

其中最容易被忽略的是電源系統：AT070TN94多電源軌的特性決定了“電源管理設計”會成為長期穩定性的核心部分，而不僅是點亮那一刻的成敗。

·想用AT070TN94去替換其它屏：優先選擇同為7.0“、800×480、50pin、并口RGB、外形164.9×100×約6mm的相似面板池，并以pinout、電源軌與背光參數為”硬門檻“。

·想用其它屏來替換AT070TN94：同理，首先鎖定“同接口同外形”的候選（如DJ070NA-03A、部分天馬TM070RDH系列、友達A070VTN06.6等），再進入核對清單與臺架驗證流程；對于AT070TN90/92/93等同系列料號，也必須逐版核對規格書，避免“看著像”卻在電源/背光/腳位上踩坑。

11.常見問題

Q1：同為7寸800×48050pin，就一定能直插替換嗎？

不一定。50pin只說明物理針數一致，但pin定義可能完全不同。AT070TN94的引腳里包含AVDD/VGH/VGL/VCOM等偏壓電源腳，若替換屏把這些腳定義成別的信號，直插可能直接損壞。

Q2：替換后能點亮，但偶爾花屏/抖動，優先查什么？

優先查同步方式與時序：MODE（DE/SYNC）配置是否一致、DCLK是否按下降沿鎖存、DCLK頻率是否在面板允許范圍內、RGB線束/地回流是否導致串擾。

Q3：替換成更高亮的600nit/1000nit型號，會帶來哪些連鎖問題？

背光功耗與熱量上升，背光驅動電流、升壓裕量、散熱結構、壽命衰減都會被放大；同時強背光可能讓電源紋波與EMI更敏感，需要同步評估。AT070TN94的背光壽命定義基于180mA/25℃，電流提高會降低壽命。

Q4：為何有些資料把AT070TN94寫成“車載屏/消費屏”，卻又能用在工控？

“消費/車載/工控”更多是應用場景分類。真正決定能否用于工控的是溫度范圍、供貨周期、可靠性測試、結構防護、背光壽命與系統級驗證。AT070TN94規格書給出-30——85℃工作范圍，覆蓋了不少工業設備場景，但最終仍應以整機驗證結論為準。

Q5：做替換料號池，最推薦把哪些信息固化到內部文檔？

建議至少固化：外形圖（含孔位）、pinout、供電軌與上電順序、背光串數/電流/升壓范圍、timing參數（HS/VS/DE/DCLK）、視角方向、觸控與蓋板結構。
