Innolux奇美HE050NA-01F液晶模組輕薄5英寸FOG液晶面板屏

文章出處：TFT工業液晶屏人氣：發表時間：2025-10-09

5英寸液晶面板被廣泛應用于車載導航、便攜式儀表及嵌入式設備。隨著整機廠商追求輕薄化與模塊化設計，F(xiàn)OG（FilmOnGlass）架構成為節省空間與成本的重要方案。在小尺寸顯示屏市場中，奇美（Innolux）旗下的HE050NA-01F正是這種思路的代表：它是一款無背光、COG封裝的TFT-LCD液晶玻璃面板，以輕量、低功耗、兼容性高著稱，被大量應用于中低功耗導航終端與嵌入式系統。

一、HE050NA-01F液晶屏參數逐項分析

項目	參數	應用意義
面板尺寸	5.0英寸	兼顧顯示空間與緊湊尺寸，適用于便攜終端與車載設備。
類型結構	a-SiTFT-LCD,FOG	無背光設計，僅含液晶玻璃與驅動IC，厚度僅1.43mm，方便二次集成。
分辨率	800×480（WVGA），188PPI	在5英寸范圍屬于清晰標準，可兼顧界面清晰度與數據加載速度。
像素布局	RGB垂直條狀	顯示過渡自然，兼容主流渲染引擎。
亮度	外部背光決定	無固定亮度設計，用戶可根據應用自定義光源，靈活度高。
對比度	500:1(Typ.)	在TN工藝中屬中等表現，適合文字與圖標顯示。
可視角度	70/70/50/70(CR≥10)	固定安裝設備中足夠使用，6點鐘方向?yàn)樽罴延^察角度。
顯示模式	TN，常白顯示，透射式	低功耗、響應快、成本低，適合固定觀看角度場合。
響應速度	0/15ms(Tr/Td)	過渡平滑，適合動畫或?qū)崟r(shí)數據顯示。
色彩表現	16.7M（8-bit），50%NTSC	支持主流操作界面配色，色彩還原中性。
接口類型	ParallelRGB(8-bit,50pins)	兼容多數ARM9、STM32、NXP平臺，無需高速差分信號。
驅動電壓	3.3/10.4/16/-6V	標準液晶驅動電壓組合，便于與PMIC共用電源。
工作溫度	-20~70°C	滿足車載及工業室內設備標準。
結構特征	0.5+0.5mm玻璃層	平衡強度與透光率，適合貼合觸控或光學膠層。

分析要點：HE050NA-01F的設計重心在“薄”和“靈活”。其無背光結構允許用戶自定義LED模塊亮度與光學方案，既能降低成本，也能精確適配環境亮度需求。對于設計者而言，這種模塊的靈活度遠高于固定背光模組。

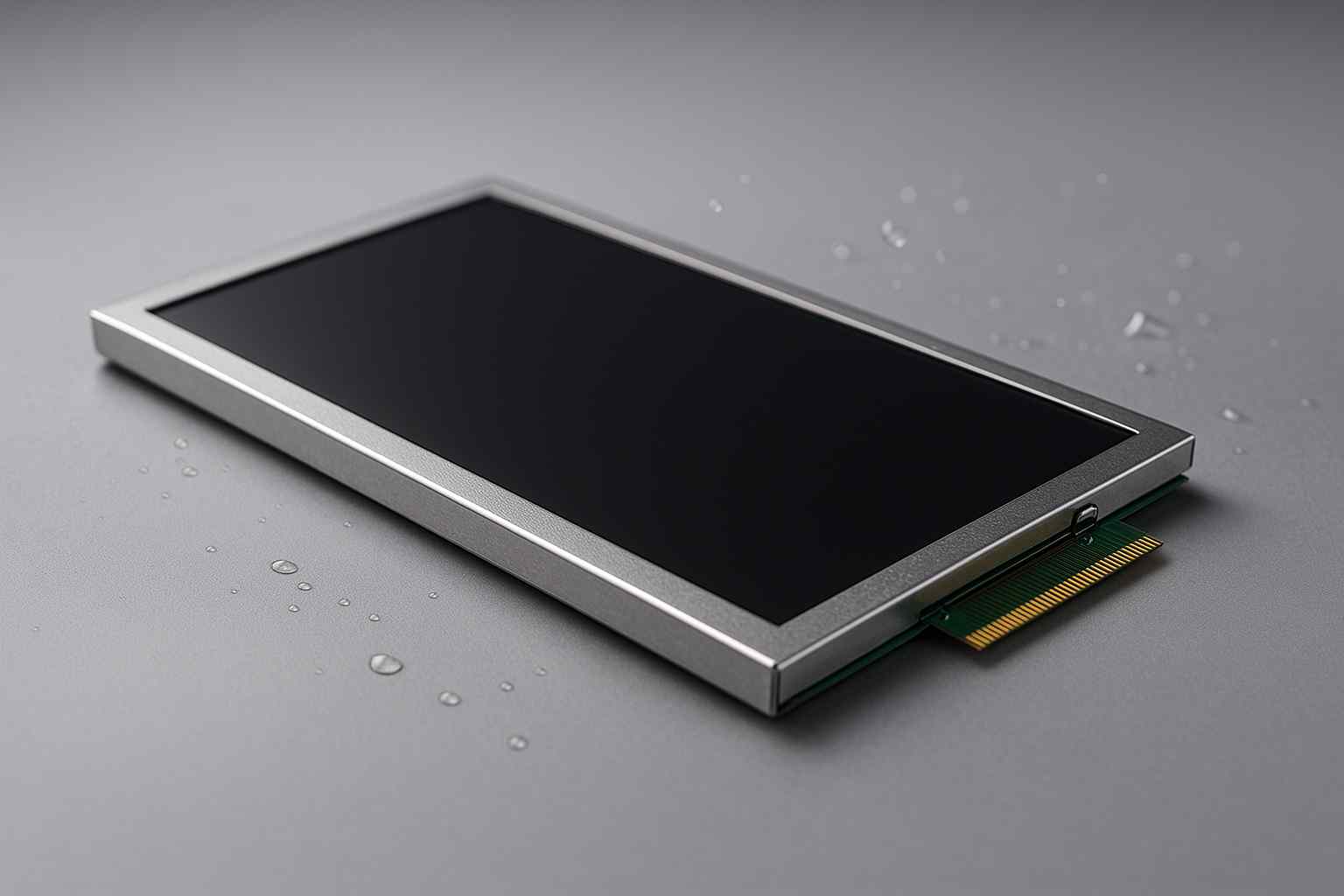

奇美液晶屏

二、差異化解讀：技術特征與應用表現

1.分辨率與信息密度

800×480WVGA的分辨率在5英寸段屬于通用標準，188PPI的像素密度能保證文字與圖標邊緣清晰，適合嵌入式控制界面與導航UI。相較更高分辨率的屏幕，它在GPU壓力、數據吞吐及功耗上更具優勢。

2.亮度與外部背光設計

HE050NA-01F無內置背光系統，意味著亮度取決于外部LED光源。

這類方案的優勢在于靈活度：

工業端可使用高亮度LED（800–1000cd/m²）應對強光環境；

消費端可使用低亮度方案（250–400cd/m²）以延長壽命、節能降耗。

這種可定制性非常適合OEM制造廠。

3.色域與對比度表現

TN工藝+50%NTSC的色域表現中性，能滿足導航、文字與控件界面需求，但在圖片或影像顯示上灰階不如IPS。

其500:1的對比度雖不突出，但在固定亮度環境中足夠保證界面層次清晰。

4.可視角度與顯示方向

6o'clock推薦視角代表最佳顯示方向?yàn)檎路剑湫陀糜谪Q裝或傾斜嵌入結構。

若需更廣視角（例如多人觀看設備），應選用VA或IPS工藝產品。

5.接口與系統兼容性

ParallelRGB接口無需高頻差分線，可直接與低端MCU或FPGA對接，

在工業及教育設備中被廣泛采用。相比LVDS或MIPI，布線簡單且抗干擾性強。

這也是該型號長期保持量產的關鍵原因。

三、基于不同使用場景的策略

應用場景	推薦理由	注意事項
便攜式導航儀	高兼容性、低功耗，適合老款主板接口；無背光可靈活匹配亮度。	建議選擇≥500cd/m²背光模組以保證白天可讀性。
工業HMI或檢測終端	-20~70°C溫度范圍可承受車間環境；并口結構減少信號干擾。	TN工藝視角受限，應合理設計安裝角度。
車載娛樂系統	結構輕薄、抗振穩定，適合嵌入中控顯示。	需外部防反射玻璃與光學貼合增強對比。
消費類手持終端	成本低、壽命長，適合大批量低價設備。	不適合需高色準的影音設備。
教育/醫療簡控終端	色彩中性、反應快，顯示狀態信息清晰。	對色彩要求高的醫療影像不建議采用TN。

如果項目側重輕量化、接口兼容與靈活背光管理，HE050NA-01F是最佳性價比方案。

若追求高對比與廣色域，可升級至HE050WV-01A（IPS工藝）。

四、同品牌5英寸型號對比

參數項目	HE050NA-01F	HE050IA-01D	HE050WV-01A
面板尺寸	5.0″	5.0″	5.0″
分辨率	800×480	800×480	854×480
亮度	外置背光	350cd/m²	400cd/m²
對比度	500:1	800:1	700:1
可視角度	70/70/50/70(TN)	80/80/70/80(VA)	85/85/80/80(IPS)
色域	50%NTSC	60%NTSC	70%NTSC
接口類型	ParallelRGB	LVDS	MIPI
背光壽命	外置	20K小時	30K小時
工作溫度	-20~70°C	-30~80°C	-20~70°C

數據來源：Leehon尺寸大全–5英寸液晶屏系列

五、常見問題

Q1：FOG與TFT-LCD模組有何區別？

A：FOG只包含液晶玻璃與驅動IC，不含背光及框體；模組則為可直接點亮的完整結構。

Q2：HE050NA-01F是否可替代舊型號HE050NA-01B？

A：兩者尺寸一致，接口相同，基本可替換，但需確認引腳定義版本。

Q3：無背光設計是否影響安裝？

A：不會。該結構常用于定制整機，廠家可自配LED燈條或?qū)Ч馄K。

Q4：TN面板壽命一般多久？

A：液晶主體壽命可達5萬小時以上，關鍵取決于背光與控制板溫度。

Q5：可否貼合電容觸控屏？

A：支持。0.5+0.5mm玻璃厚度便于光學貼合，可選G+G或G+F結構。

輕薄高兼容的標準5吋FOG解決方案

InnoluxHE050NA-01F是一款定位清晰的結構型液晶面板：

厚度薄、重量輕、可自由匹配背光；

標準并口接口，兼容性高；

成本與供貨周期穩定；

適合便攜導航、工業儀表、車載信息等中低功耗設備。

它的存在意義在于——為制造商提供最大設計自由度與成本控制空間。

在強調“定制化”與“可持續供貨”的工業顯示市場，這款老將仍然是一塊可靠的拼圖。
